DTZY1296-J

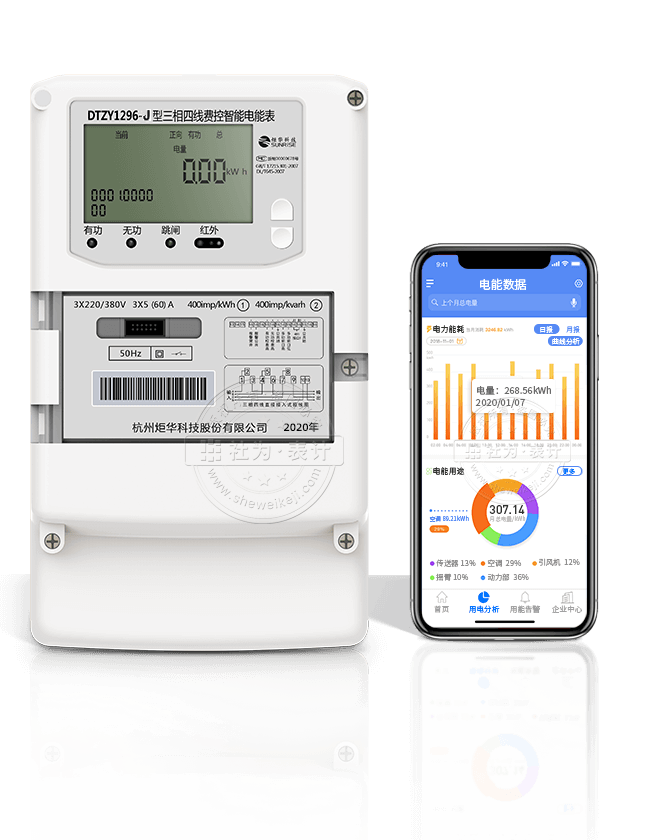

炬华DTZY1296-J三相四线费控智能电能表

主要功能: 计量功能、参数监测、分时计量、数据储存、负荷曲线、显示功能、通讯功能、防窃电功能、费控功能
1600

炬华国内前十大电表品牌之一

尊享加360元送能耗监测系统和无线
抄表模块(含6年流量资费)

选择精度
1级
电压
3*220/380V
电流
5(60)A
如果您有兴趣建议看一下物联网电表

电表内置4G无线通讯模块, 免费配套能耗抄表系统
或智能配电抄表系统

了解更多

参数一览表

电表版本 炬华DTZY1296-J 1级
电压规格 3×220/380V
电流规格 3×5(60)A
接线方式 三相四线制
参数监测 可实时监测各相电压、电流
计量功能 可计量有功、无功、四象限无功
数据存储 可存储12个月历史电量数据
防窃电 具有开盖、失压、失流、断相等事件记录功能
通讯接口 RS485接口、 远红外通讯接口、载波通讯接口
通讯协议 DL/T645-2007通讯规约
产品尺寸 长×宽×厚:290mm×170mm×85mm
炬华

炬华-深交所上市企业,国内电能计量仪表行业最具技术影响力和发展潜力的公司之一,
专注于智能电能表与用电信息采集系统产品的研发与研究,荣获:

2018年国家电网中标金额排名第三名,金额达2.10亿元
2019年国家电网中标金额达2.37亿元

走进杭州炬华

炬华是我们的重要供应商之一,我司工作人员参观炬华工厂,并达成长期深度友好合作

社为表计 · 国内一线品牌水电表授权代理商
年销售额过亿的仪表类互联网电商企业

  • 2021年
  • 2020年
  • 2019年
社为表计
社为表计
社为表计

现货仓库

社为表计主营销售三相多功能电表、三相智能电表,在湖南长沙建有全国大型的一线品牌电能表现货仓库,拥有强大的现货供应能力,为客户提供原厂品质、现货闪发等优质服务,致力于打造全国中高端电表互联网销售平台

社为现货仓库

移动线下销售小组

如果您有大型合作项目或是国有单位需要我们上门进行商务洽谈需求,请致电大客户部(电话:400-026-1669),我们将在48小时内上门拜访和洽谈合作事宜

线下商务洽谈

我们承诺

  • 坚持原厂采购,正品保证

    我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 增值税发票

    凡购买本公司所有品牌电表,可开具13%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 原厂售后服务,绝非以换代修

    我们提供原厂售后,不是假货商的以换代修售后。
    我公司所售产品由原厂提供质量三包服务。

主要参数

产品型号炬华DTZY1296-J

中间商价1700

电压规格3×220/380V

电流规格3×5(60)A

精度等级1级

频率50Hz

接线方式三相四线 DTZY1296-J接线图

主要功能

计量功能可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

参数监测可监测各相电压、电流实时值,可监测三相总及A、B、C各相有功功率、 无功功率、功率因数、相角、相位等实时参数。

分时计量分时计量正反向有功电量、四象限无功电量及最大需量。

数据储存分时计量有功、无功电量,可存储12个月历史电量数据。

通讯功能RS485通讯口和载波通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据。并支持DL/T645-2007通讯规约。

防窃电功能具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线;监测电表运行状态。

显示功能大屏幕,宽视角液晶显示,具备丰富的状态指示和汉字提示符,带背光;可显示最近3月的每月电量数据。

负荷曲线功能具有6类数据记录负荷曲线功能;可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

费控功能采用RS-485和载波电力线进行数据通信;不带IC卡口,支持通信远程拉合闸。 Ⅰ 可通过远程对电能表进行远程拉、合闸控制和时段等参数设置,进而对用户的用电实施远程管理。 Ⅱ 能实现自动扣费缴费的功能和欠费跳闸等功能,当电表的电费不足时可以通过远程报警,没有电费时通过远程跳闸停电,操作管理十分方便。

技术参数

有功脉冲常数400imp

参比频率50Hz

电压工作范围80%Un ~ 115%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗<1.5W,6VA

环境温度-10℃~+45℃ (户内)、-25℃~+60℃ (户外)

极限温度-25℃~+60℃(户内)、-40℃~+70℃ (户外)

产品设计寿命≥10年

后备电池寿命≥3年

电量脉冲宽度

电量脉冲电压

单机净重约2kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量2个

电表本体带简易接线图

外观尺寸290mm×170mm×85mm
