杭州华立DTZ545

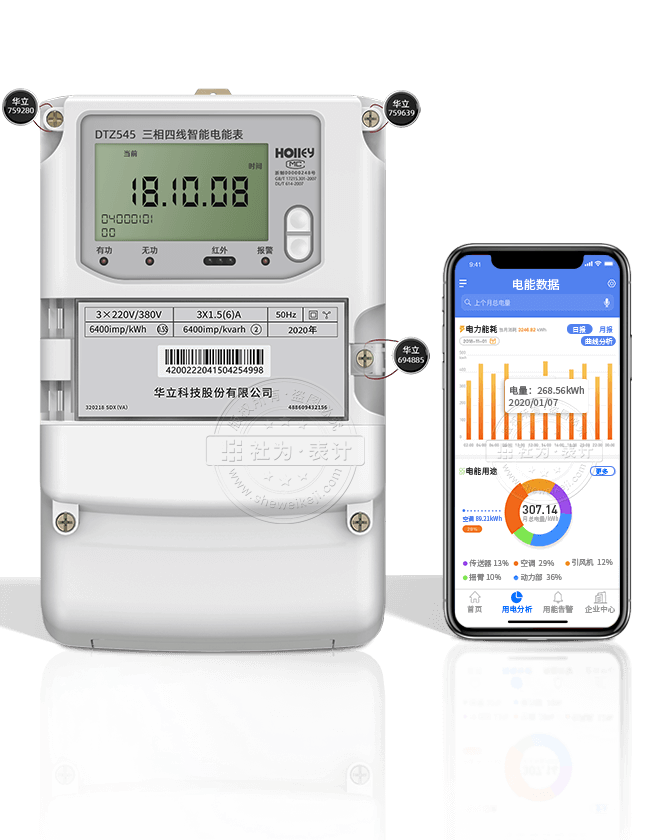

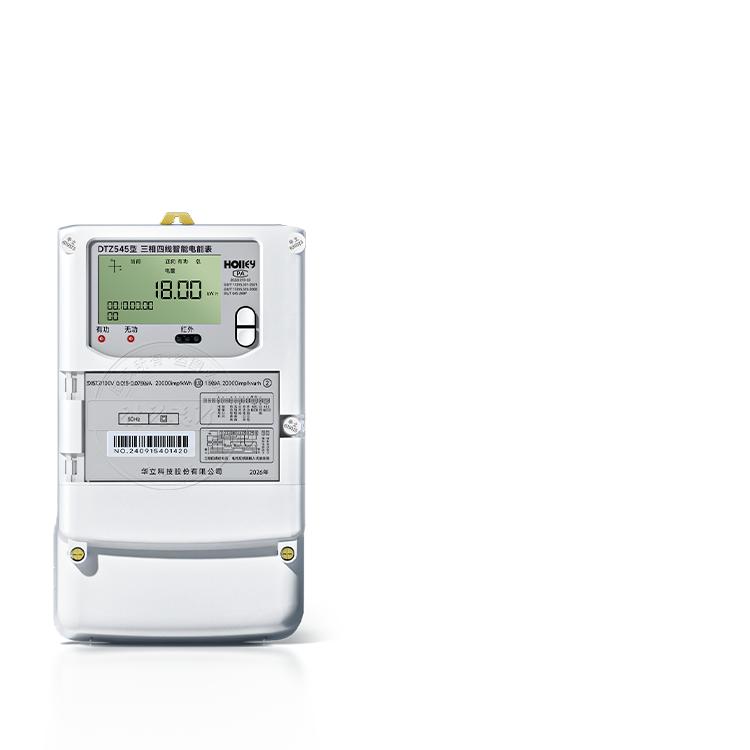

杭州华立DTZ545三相四线智能电能表(0.5S)

主要功能: 计量功能、参数监测、分时计量、数据储存、负荷曲线、显示功能、通讯功能、防窃电功能
880

华立国内前五大电表品牌之一

尊享加220元送能耗监测系统和无线
抄表模块(含6年流量资费)

选择精度
0.5S
电压
3*57.7/100V 3*220/380V
电流
1.5(6)A

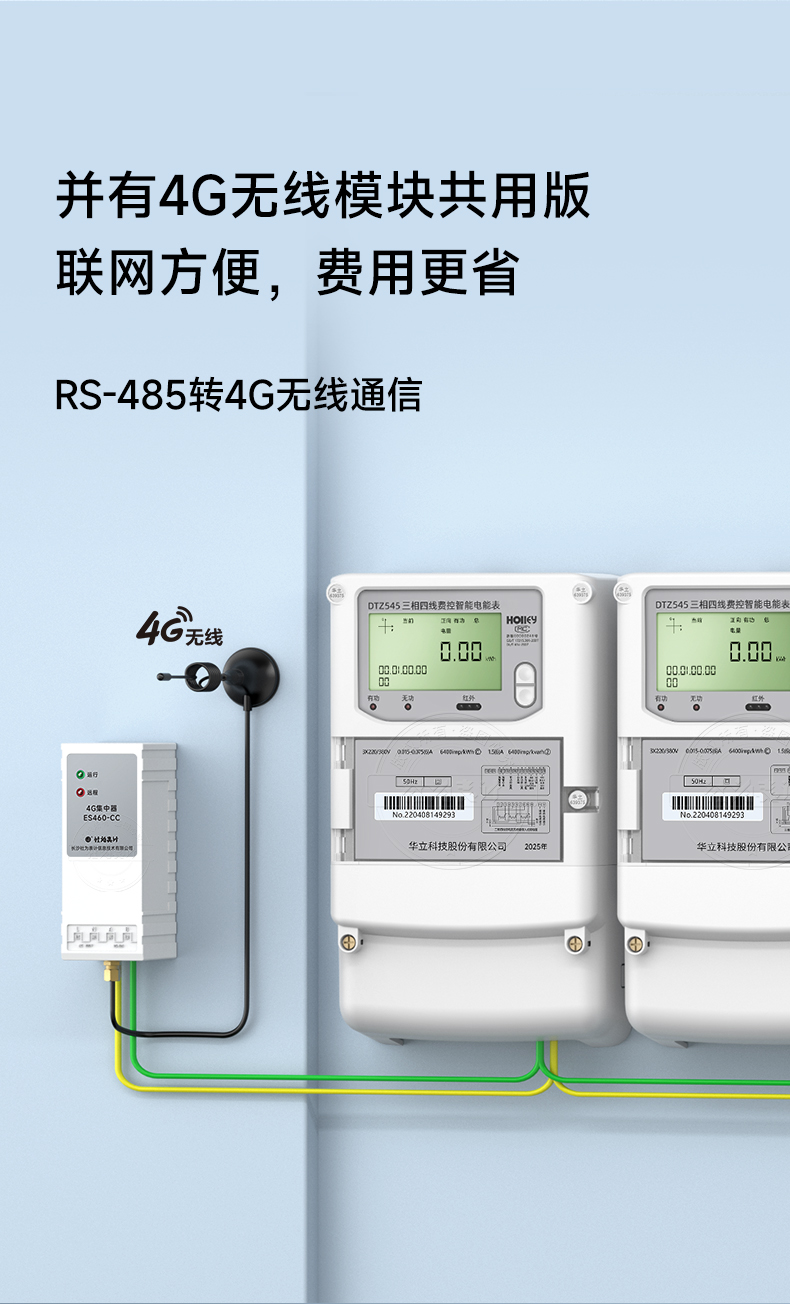

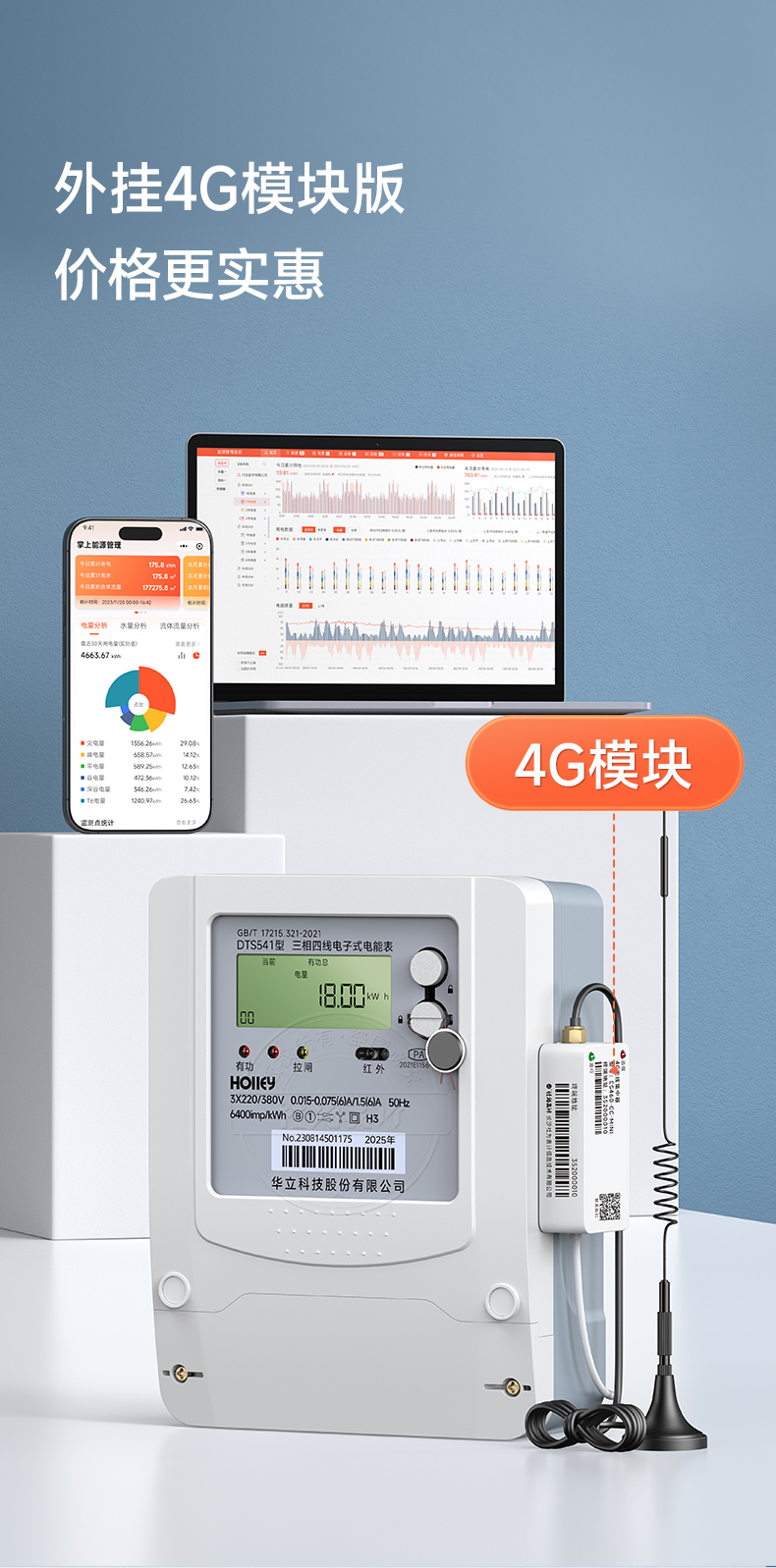

如果您有兴趣建议看一下物联网电表

电表内置4G无线通讯模块, 免费配套能耗抄表系统

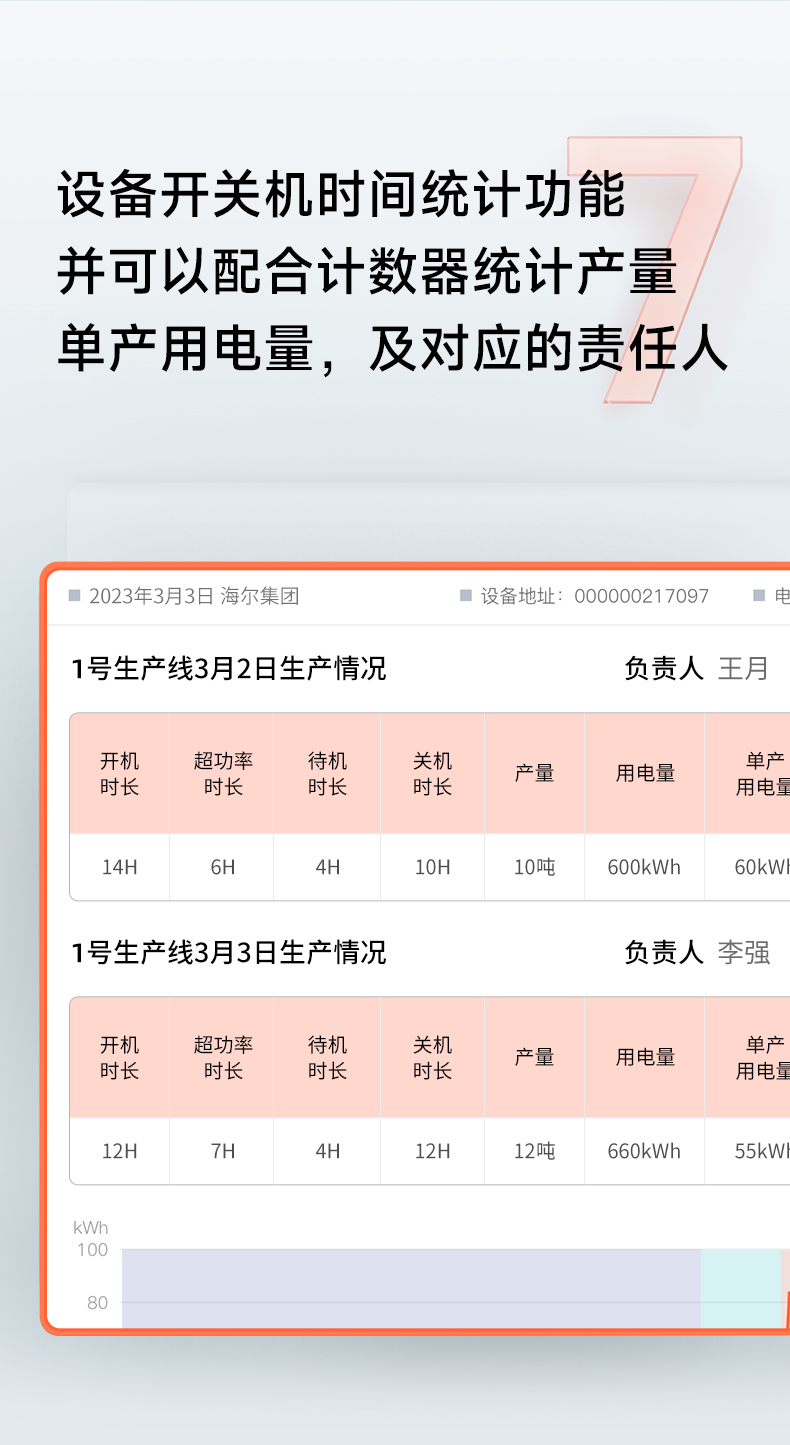

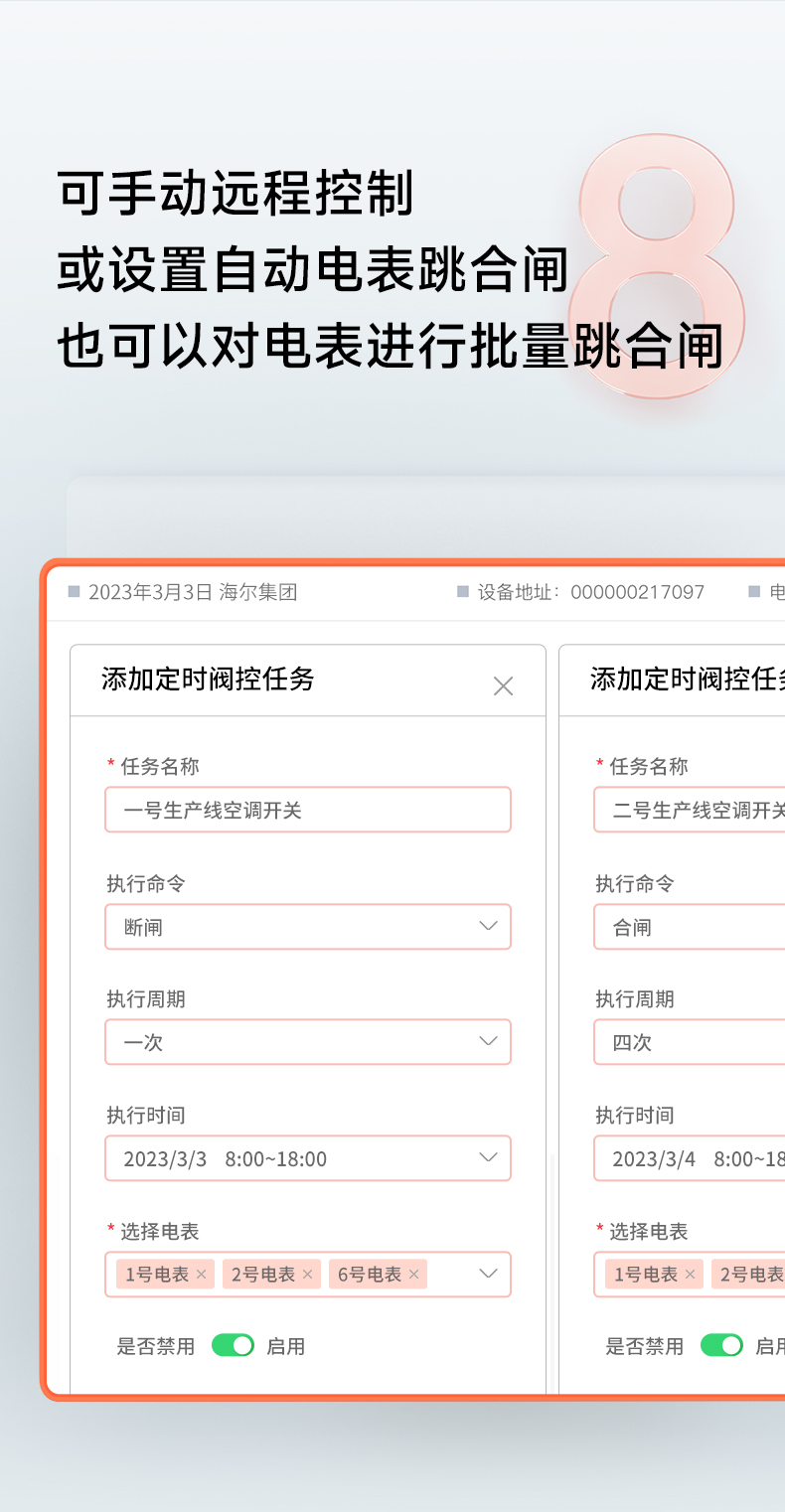

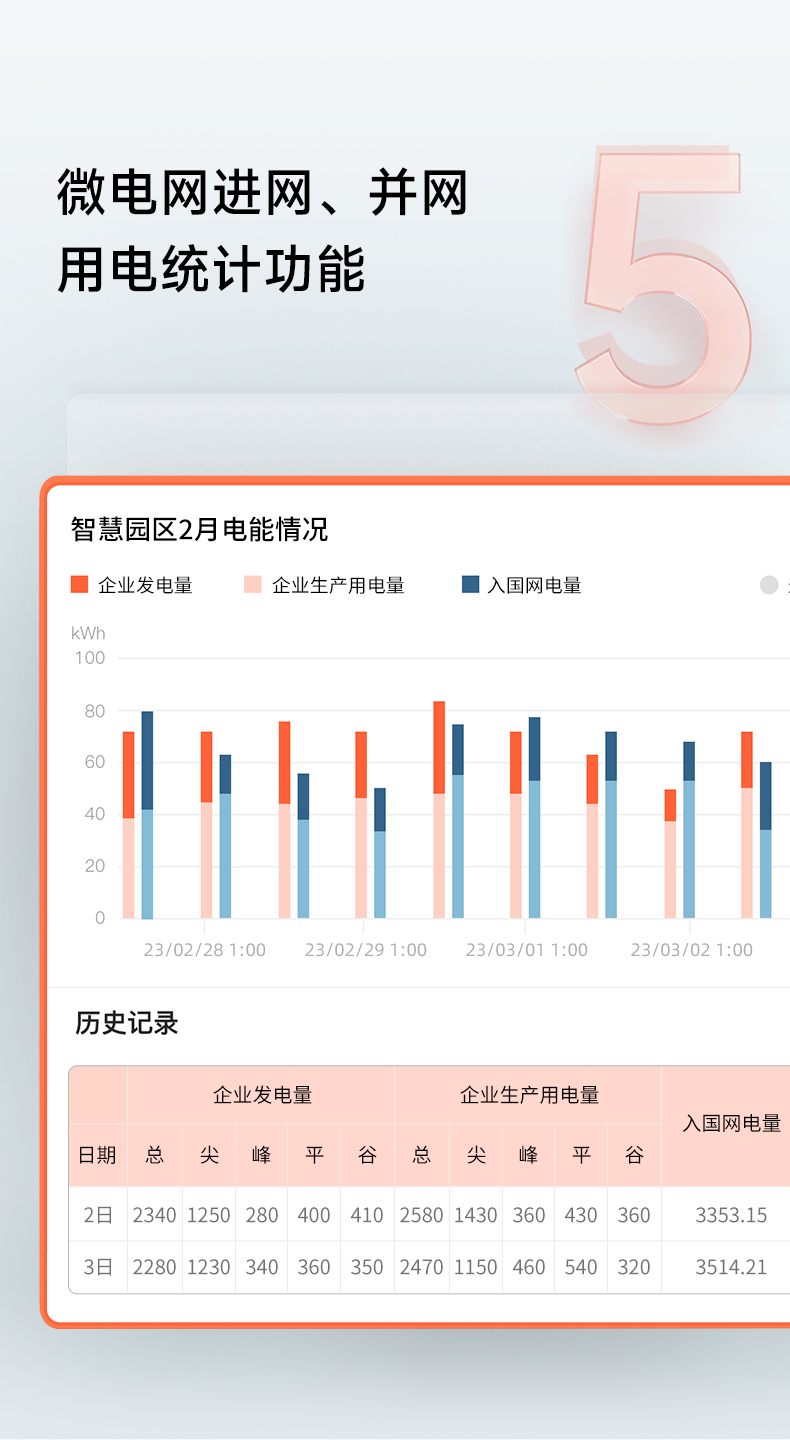

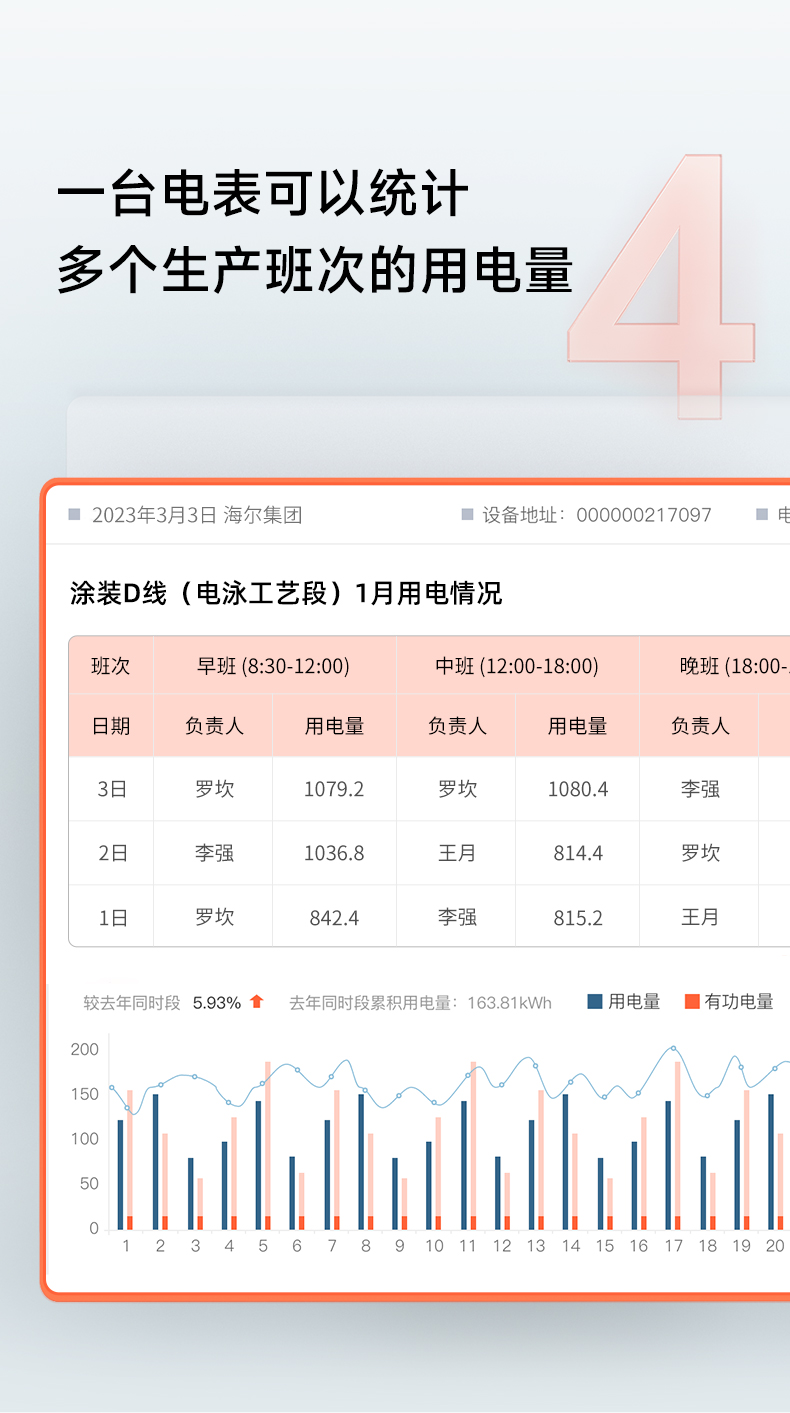

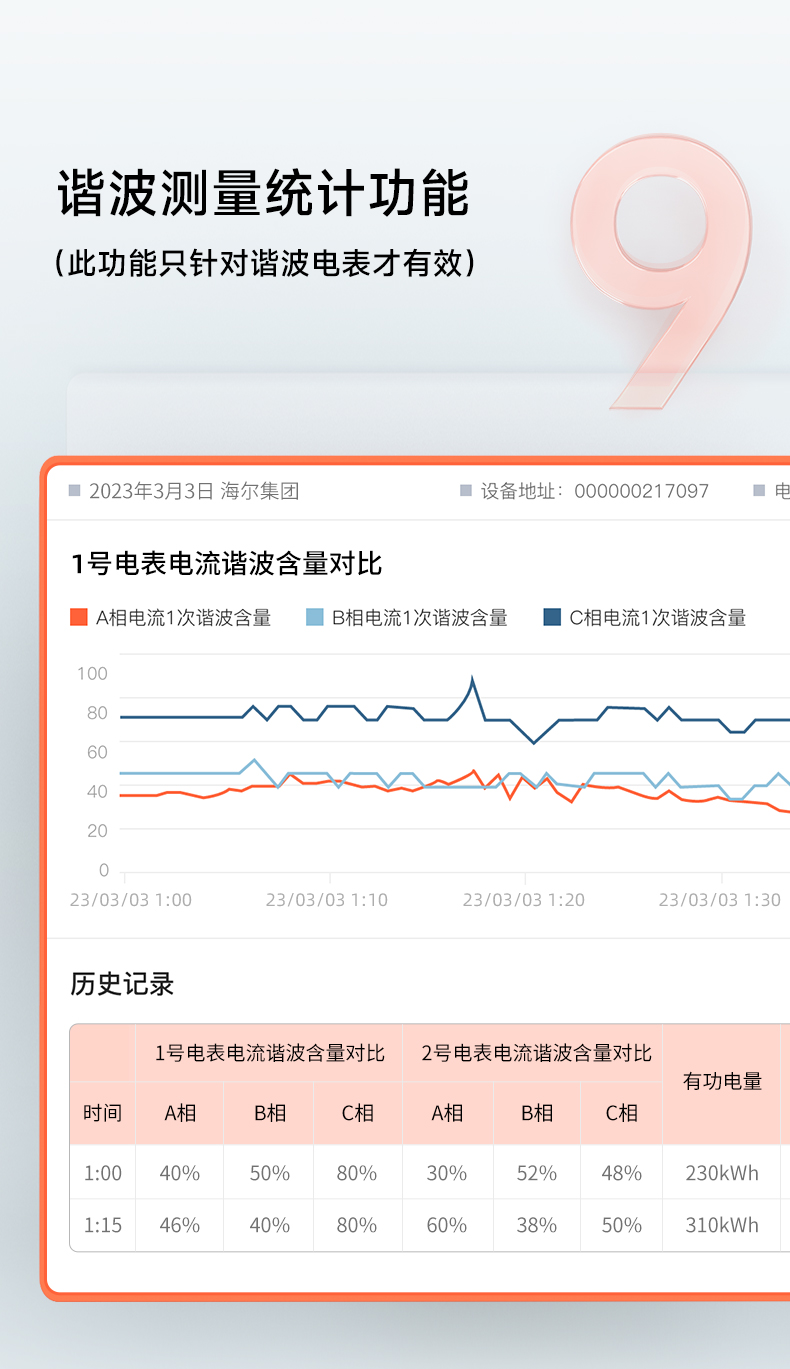

或智能配电抄表系统

了解更多

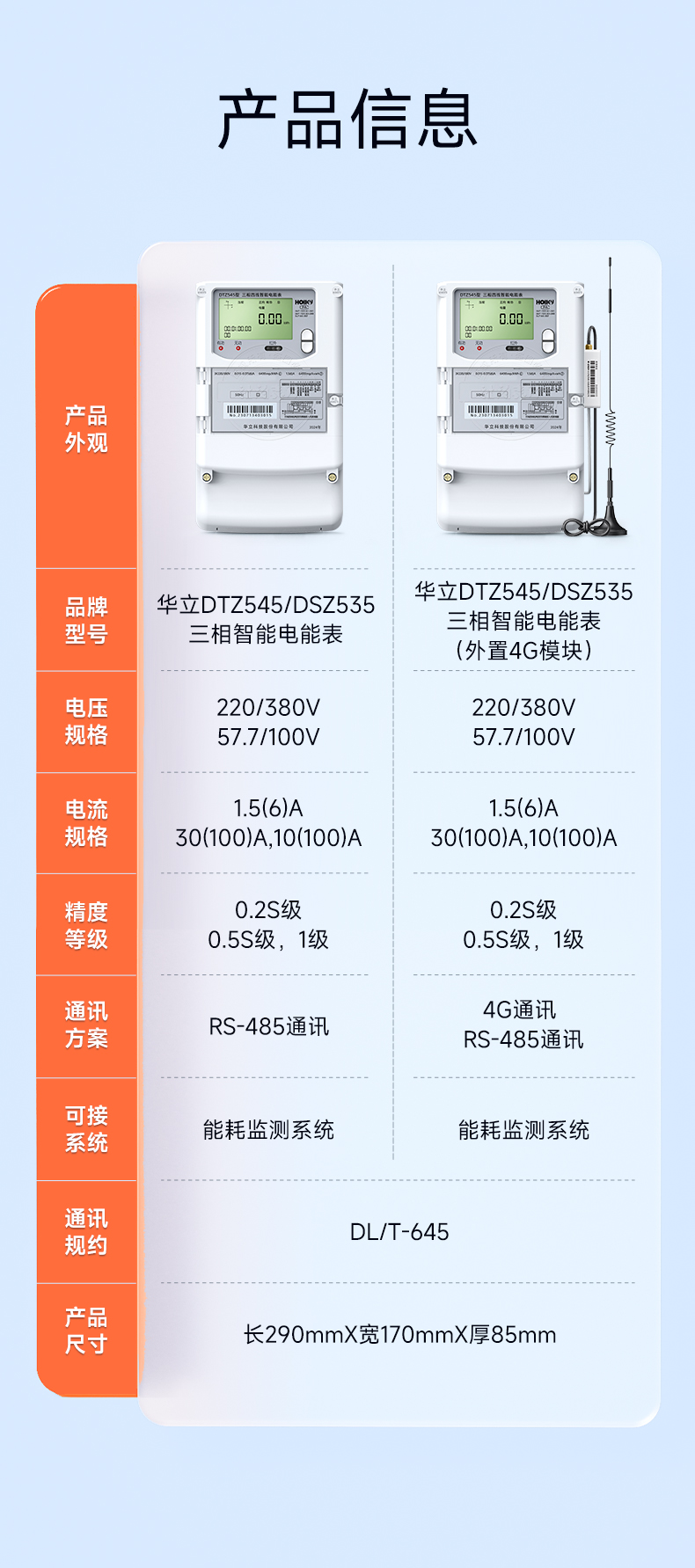

参数一览表

电表版本 华立DTZ545 0.5S级 华立DTZ545 0.2S级
电压规格 3×220/380V、 3×57.7/100V 3×220/380V、 3×57.7/100V
电流规格 3×1.5(6)A 3×1.5(6)A
接线方式 三相四线制 三相四线制
参数监测 可实时监测各相电压、电流 可实时监测各相电压、电流
计量功能 可计量有功、无功、四象限无功 可计量有功、无功、四象限无功
数据存储 可储存当前12个月的用电历史电量数据 可储存当前12个月的用电历史电量数据
防窃电 具有开盖、失压、失流、断相等事件记录功能 具有开盖、失压、失流、断相等事件记录功能
通讯接口 RS485接口、 远红外通讯接口 RS485接口、 远红外通讯接口
通讯协议 DL/T645-2007通讯规约、MODBUS规约(可选) DL/T645-2007通讯规约、MODBUS规约(可选)
产品尺寸 长×宽×厚:265mm×170mm×75mm 长×宽×厚:265mm×170mm×75mm
华立

杭州华立位列中国企业集团竞争力500强、全国民营企业500强企业,深交所上市企业,
国家电网中标电表品牌,持续保持名列全国同行之首,凭借极致的产品品质荣获:

2014年国家电网第一次统招,中标金额金额达4.2亿元
2018年国家电网中标金额排名第四名,金额达2.90亿元

社为表计 · 国内一线水电表品牌授权代理商
年销售额过亿的仪表类互联网电商企业

社为表计

我们承诺

  • 坚持原厂采购,正品保证

    我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 增值税发票

    凡购买本公司所有品牌电表,可开具16%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 原厂售后服务,拒绝以换代修

    我们提供原厂售后,不是假货商的以换代修售后。
    我公司所售产品由原厂提供质量三包服务。

主要参数

产品型号杭州华立DTZ545

中间商价1000

电压规格3×220/380V,3×57.7/100V

电流规格3×1.5(6)A

精度等级0.5S级

频率50Hz±1.5Hz

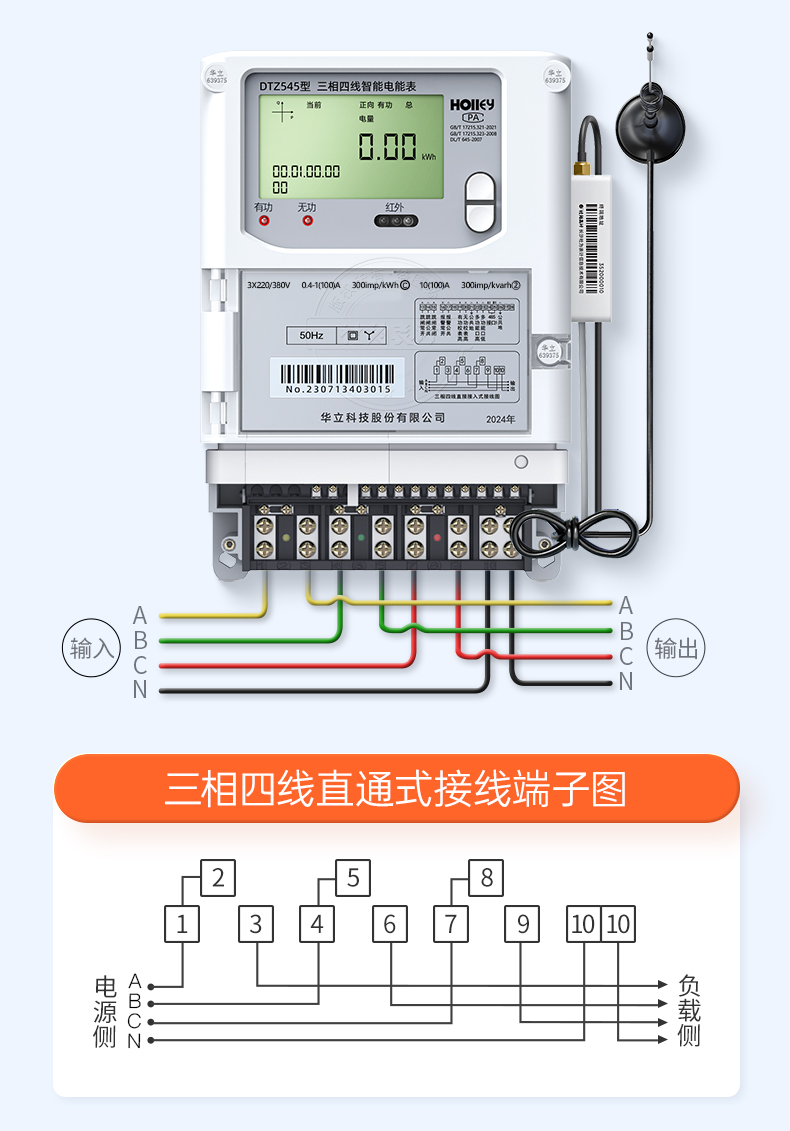

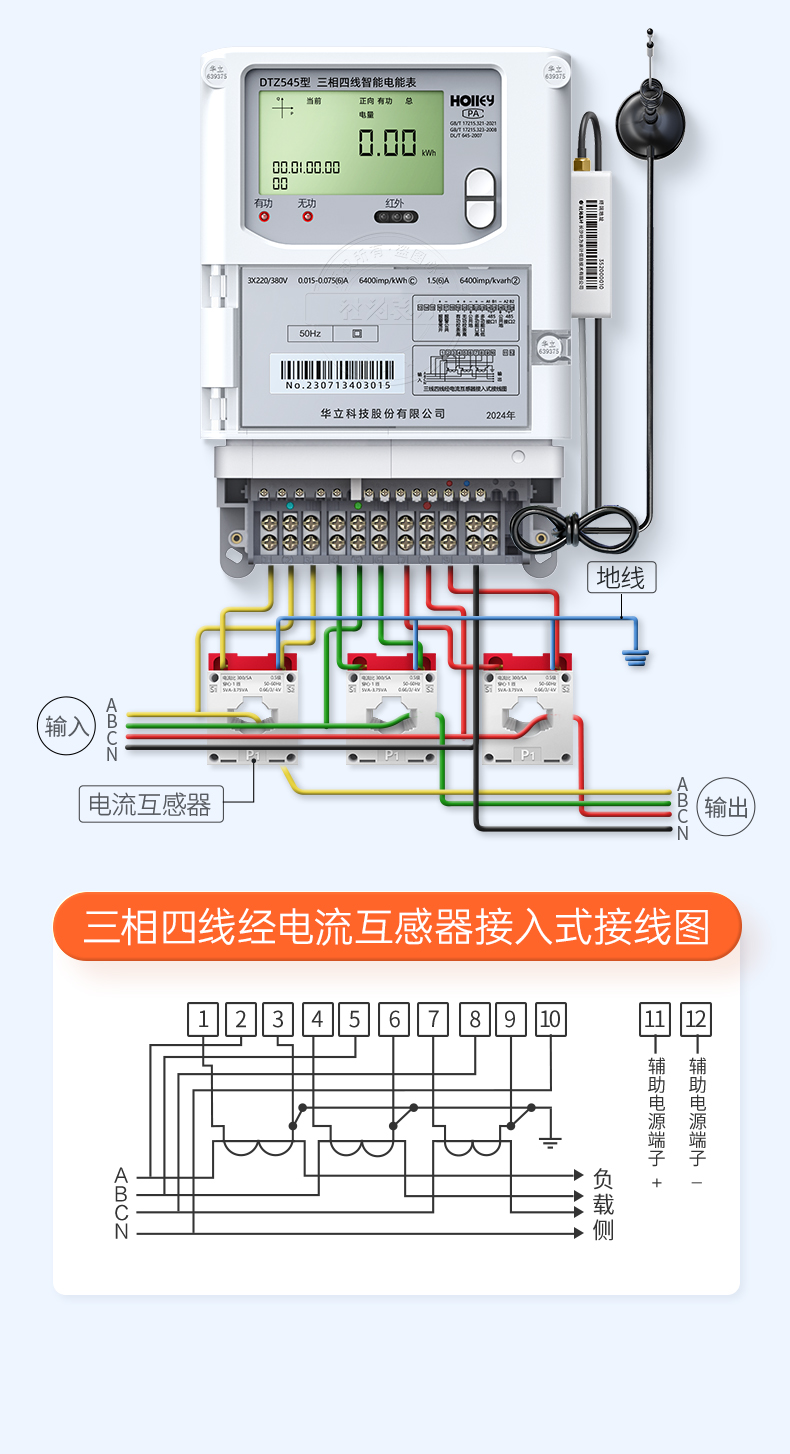

接线方式三相四线 杭州华立DTZ545接线图

主要功能

计量功能可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

参数监测可监测各相电压、电流实时值,可监测三相总及A、B、C各相有功功率、 无功功率、功率因数、相角、相位等实时参数。

分时计量分时计量正反向有功电量、四象限无功电量及最大需量。

数据储存可储存当前及上12个月的用电历史电量数据。

通讯功能可通过按键显示、红外掌机及RS485通讯口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-2007通讯规约;MODBUS规约(可选)。

防窃电功能具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

显示功能大屏幕,宽视角液晶显示,具备丰富的状态指示和汉字提示符,带背光;可显示最近3月的每月电量数据。

负荷曲线功能具有6类负荷曲线数据记录功能,可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

技术参数

有功脉冲常数6400imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤2W,5VA

环境温度(-25~+60)℃

极限温度(-40~+70)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度(100±10)ms

电量脉冲电压DC(5~24)V

单机净重约3kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量2个

电表本体带简易接线图

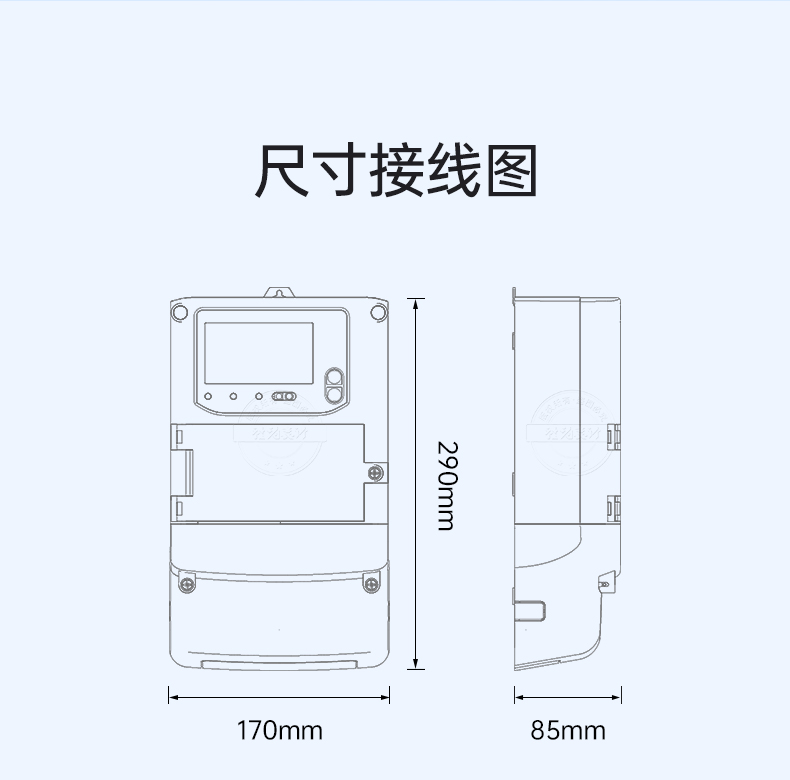

外观尺寸265mm×170mm×75mm

华立DTZ545手工测绘图

说明书下载

点击下载
