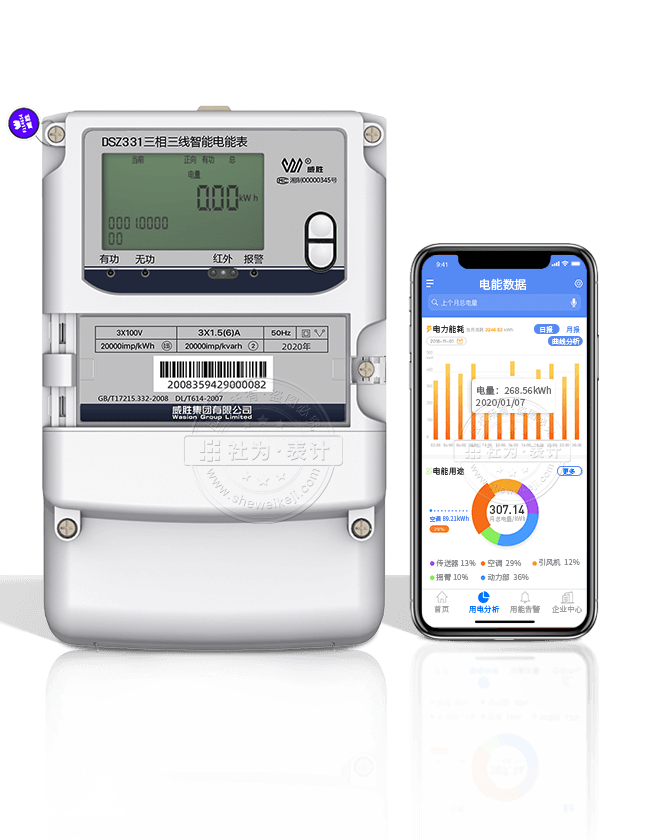

长沙威胜DSZ331三相三线智能电能表

主要功能

计量功能 参数监测 分时计量 数据储存 负荷曲线 显示功能 防窃电功能 通讯功能
精度
0.2S 0.5S
电压
3*100V
电流
0.3(1.2)A 1.5(6)A
价格
1200.00
热门推荐搭配Popular recommendation

产品参数

【品牌型号】长沙威胜DSZ331

【接线方式】三相三线制

【通讯协议】DL/T645-2007通讯规约

【通讯接口】2路RS485接口,远红外通讯接口

【电压规格】3×100V

【电流规格】3×0.3(1.2)A;3×1.5(6)A

【精度等级】有功:0.5级; 无功:2级

【电表属性】三相智能电能表

【产品尺寸】长×宽×厚:265mm×170mm×75mm


主要功能

  • 计量功能

    计量功能

    可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

  • 参数监测

    参数监测

    可监测各相电压、电流实时值,可监测三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

  • 分时计量

    分时计量

    分时计量正反向有功电量、四象限无功电量及最大需量。

  • 负荷曲线功能

    负荷曲线

    具有6类数据记录负荷曲线功能;可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

  • 显示功能

    显示功能

    宽视角、大屏幕液晶显示,具有丰富的状态指示与汉字辅助提示信息;可显示最近3月的每月电量数据。

  • 数据储存

    数据储存

    可存储12个月历史电量数据。

  • 防窃电功能

    防窃电功能

    具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

  • 通讯功能

    通讯功能

    可通过按键显示、红外掌机及RS485通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-1997通讯规约。

接线方式

3

官方授权 正品保障

威胜官方授权,正品保障,和威胜集团仅有100米距离不到,中间仅隔一条马路,随时可带客户去威胜厂家实地参观。

DTSD341-MC3接线图

工厂实拍

我们承诺

  • 正品保证

    正品保证

    坚持原厂采购,确保正品。我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 远程诊断

    远程诊断

    建立远程诊断服务中心,实现诊断服务的有效性、敏捷性和经济性,为您的电表保驾护航 。

  • 增值税发票

    增值税发票

    凡购买本公司所有品牌电表,可开具16%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 售后服务

    售后服务

    30天无理由退换货,产品免费保修一年,终身维护。与假货商不同,我们可以让厂家提供上门服务。

  • 以换代修

    以换代修

    感谢您购买社为表计品牌电表,在保修期内,产品出现任何故障,可直接换新,来回运费由我们承担。

主要参数

产品型号长沙威胜DSZ331

中间商价1200

电压规格3×100V

电流规格3×1.5(6)A,3×0.3(1.2)A

精度等级0.5S级

接线方式三相三线

频率50Hz±2.5Hz

技术参数

有功脉冲常数20000imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤2W,6VA

环境温度(-25~+60)℃

极限温度(-40~+70)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度(80±5)ms

电量脉冲电压DC(5~24)V

单机净重约2.4kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量2个

电表本体带简易接线图

外观尺寸265mm×170mm×75mm

仪表基本功能

分时计量功能、垮月结算、监测与事件记录功能、最大需量功能、485 与红外通讯功能、低功耗功能、辅助电源功能(可选)、安全权限管理、液晶显示功能 2.1 液晶显示:

1.1 显示图解

长沙威胜DSZ331三相三线智能关口电能表参数说明
长沙威胜DSZ331三相三线智能关口电能表参数说明
长沙威胜DSZ331三相三线智能关口电能表参数说明

1.2常用显示代码(摘录 DL/T645- - 2007 )

长沙威胜DSZ331三相三线智能关口电能表参数说明

1.3 常用异常事件显示代码

长沙威胜DSZ331三相三线智能关口电能表参数说明

使用注意事项

2.1 使用注意事项

安装时应将接线端子拧紧,并且将表计挂牢在坚固耐火、不易振动的屏上。
当外接负载超过辅助端子的输出能力时,应接中间继电器,以防损坏电表。
对于通过接线盒连接仪表的安装和卸除,应通过接线盒确保在电网隔离情况下进行,且由取得相关安全资质的人员操作;对于未经接线盒连接仪表的安装和卸除,应由取得相关安全资质的人员操作,同时防止触电和相间短路。
仪表在实验室去除端盖或上盖后,如果上电,其端子或导体带有危险电压,因此, 不允许用户进行去 除上盖的带电操作;如用户需在去除端盖后带电操作,需提供保护的屏障或措施,且由技术熟练的、具有安全资质的人员操作。
仪表安装过程中应使用满足相关电气规格要求的电缆类型、截面积尺寸以及接头要求, 同时使用相应的力矩拧紧螺钉。
更换仪表电池时,需要使用仪表原装电池相同的规格电池,同时 电池的极性应安装正确。
仪表的以下电路为带危险电压电路,现场运行中需根据相关安全规范进行防护:
直接连接仪表的电压回路;
零线电路
中继/控制开关以及报警输出的电压回路;
连接到电源电路的辅助电源电路
接线后应将端盖铅封,建议将面盖铅封。
接线后应将端盖铅封,建议将面盖铅封。 RS485 接入时,建议选用三芯屏蔽线, 其三芯将终端与表计A、B、通信地相连,屏蔽层单端可靠接入保护地中。

简单故障处理

3.1 简单故障处理

长沙威胜DSZ331三相三线智能关口电能表参数说明
