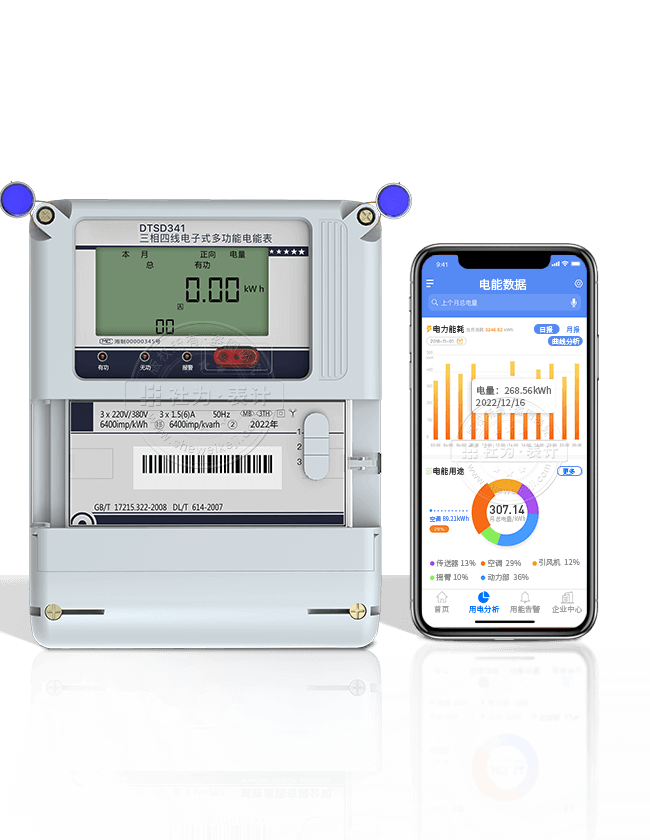

长沙威盛DTSD341-MB3

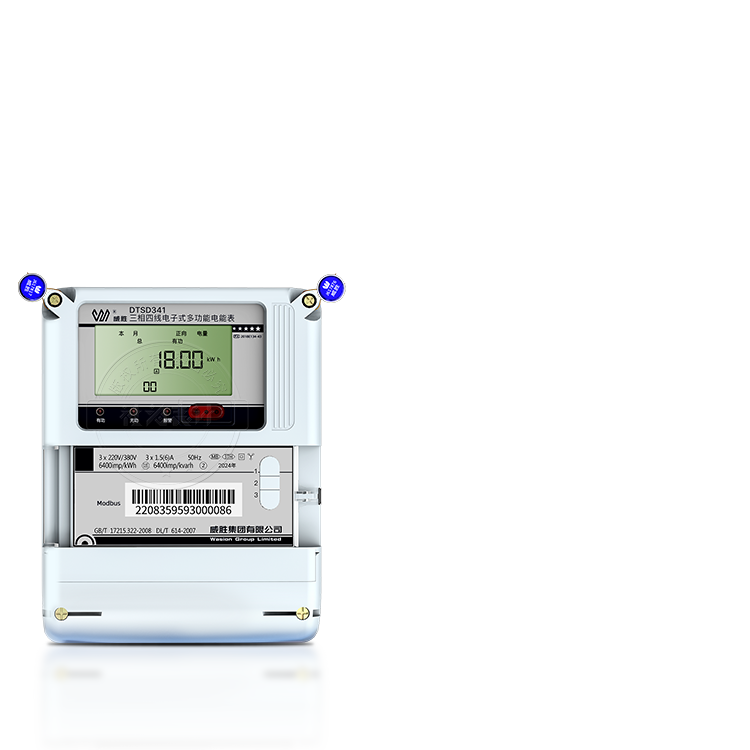

DTSD341-MB3三相四线多功能电表(0.5S)

主要功能: 计量功能、参数监测、分时计量、数据储存、负荷曲线、显示功能、通讯功能、防窃电功能
1400

尊享免费配套能耗监测系统和无线
抄表模块(含6年流量资费)

选择精度
0.5S 0.2S
电压
3*57.7/100V 3*220/380V
电流
0.3(1.2)A 1.5(6)A 5(6)A

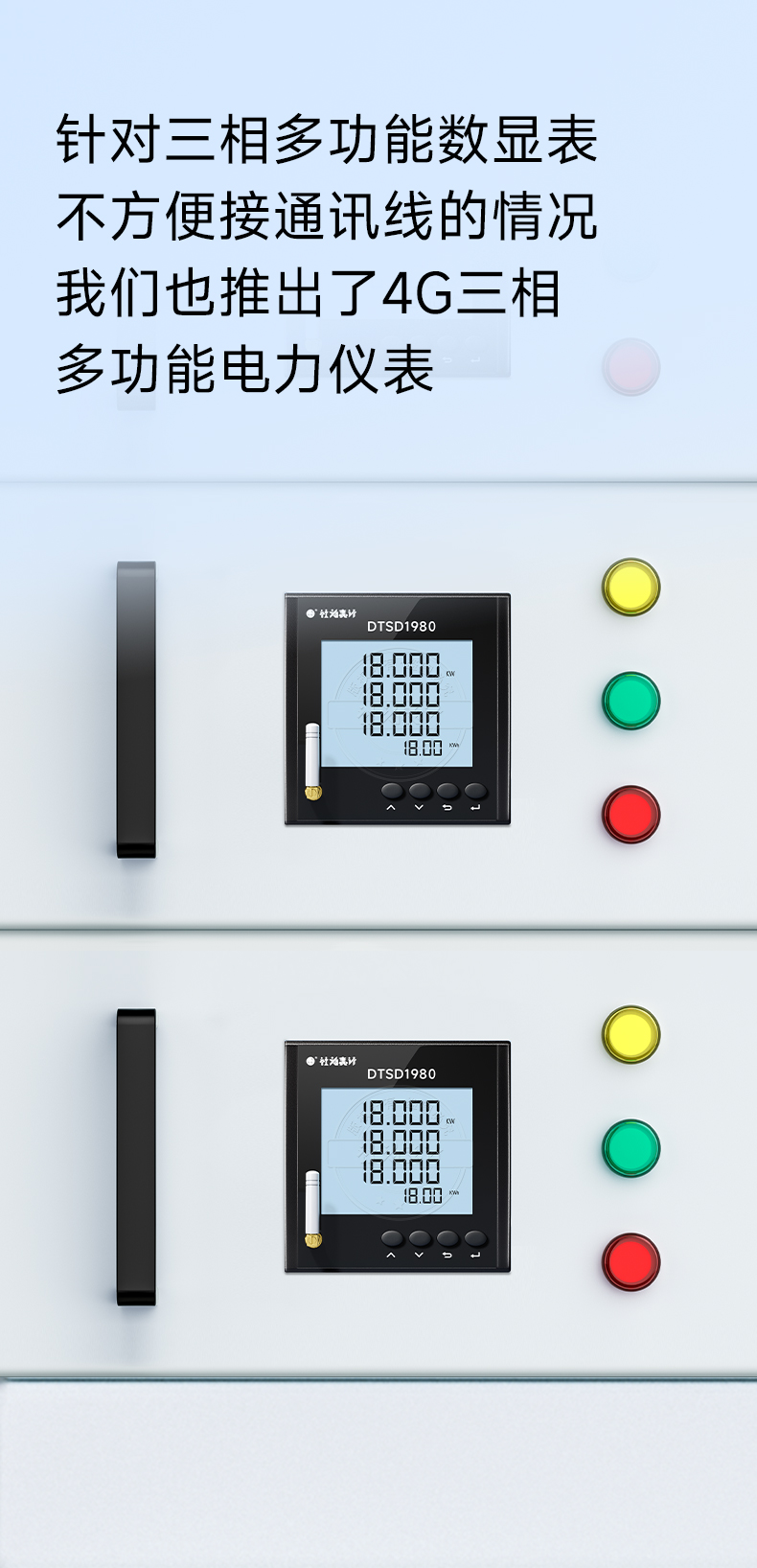

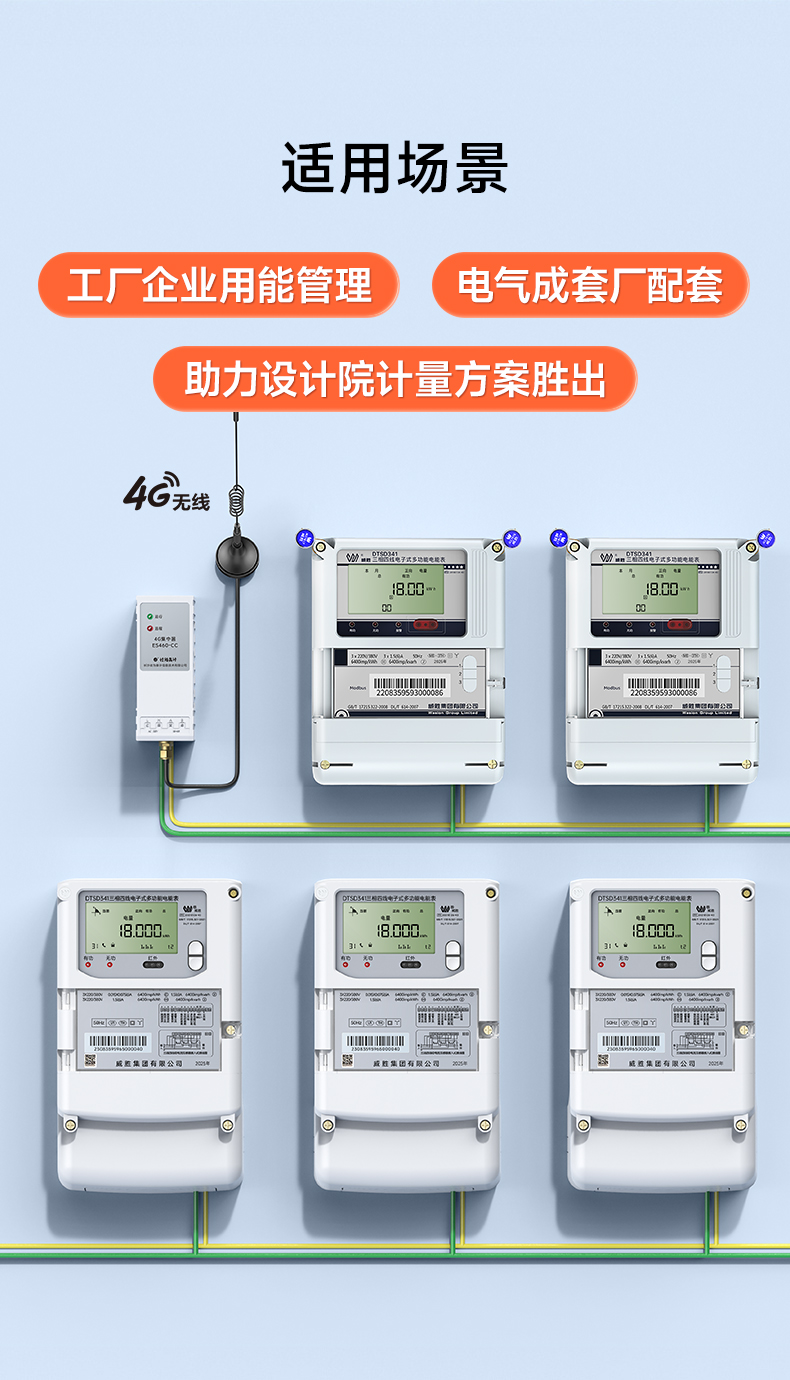

如果您有兴趣建议看一下物联网电表

电表内置4G无线通讯模块, 免费配套能耗抄表系统
或智能配电抄表系统

了解更多

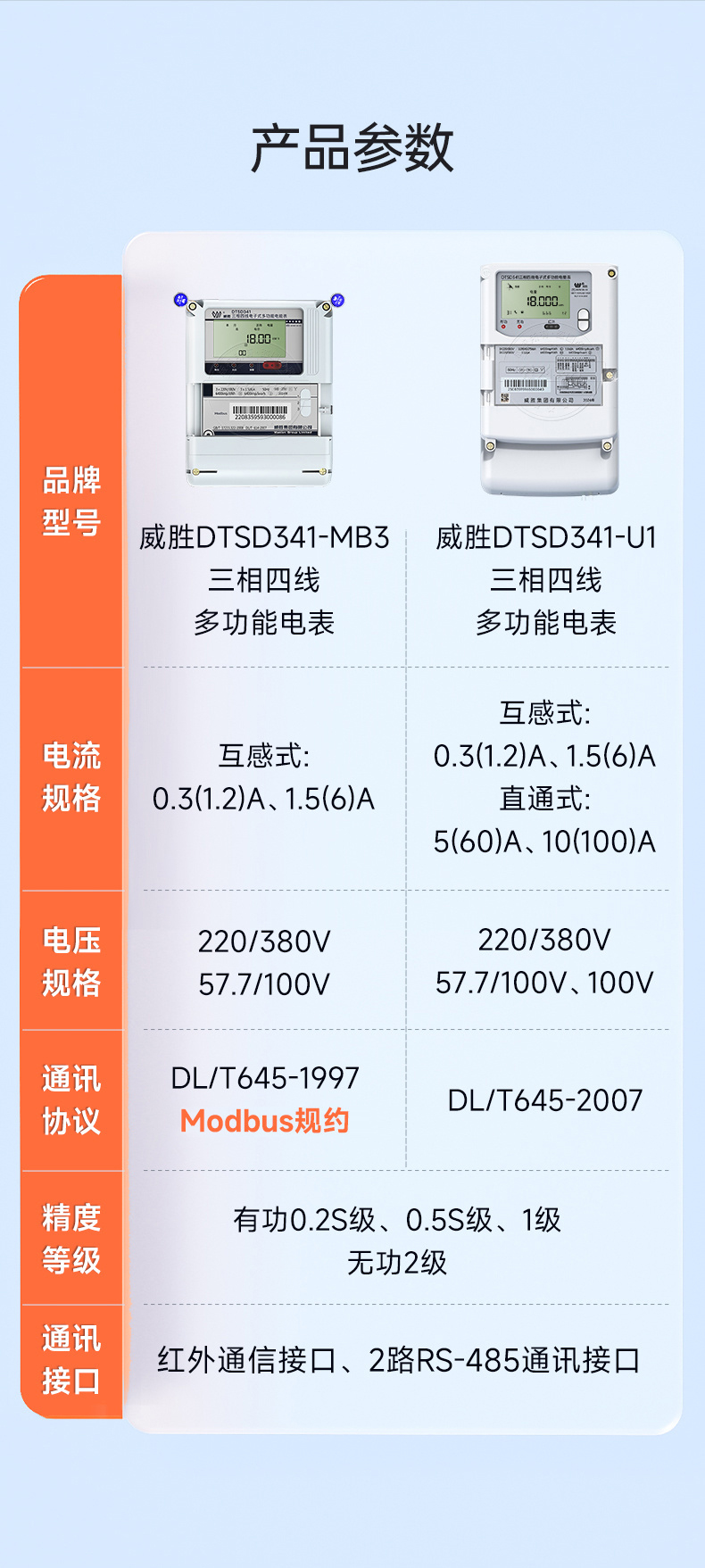

参数一览表

电表版本 DTSD341-MB3 0.5S级 DTSD341-MB3 0.2S级
电压规格 3×220/380V、 3×57.7/100V 3×220/380V、 3×57.7/100V
电流规格 1.5(6)A、0.3(1.2)A、5(6)A 1.5(6)A、0.3(1.2)A、5(6)A
接线方式 三相四线制 三相四线制
参数监测 可实时监测各相电压、电流 可实时监测各相电压、电流
计量功能 可计量有功、无功、四象限无功 可计量有功、无功、四象限无功
数据存储 可储存当前12个月的用电历史电量数据 可储存当前12个月的用电历史电量数据
防窃电 具有开盖、失压、失流、断相等事件记录功能 具有开盖、失压、失流、断相等事件记录功能
通讯接口 2路RS485接口、 远红外通讯接口 2路RS485接口、 远红外通讯接口
通讯协议 支持DL/T645-1997通讯规约、可选modbus规约 支持DL/T645-1997通讯规约、可选modbus规约
产品尺寸 长×宽×厚:220mm×170mm×75mm 长×宽×厚:220mm×170mm×75mm

社为表计 · 销售国内一线品牌水电表

年销售额过亿的仪表类互联网电商企业

  • 2022年
  • 2021年
  • 2020年

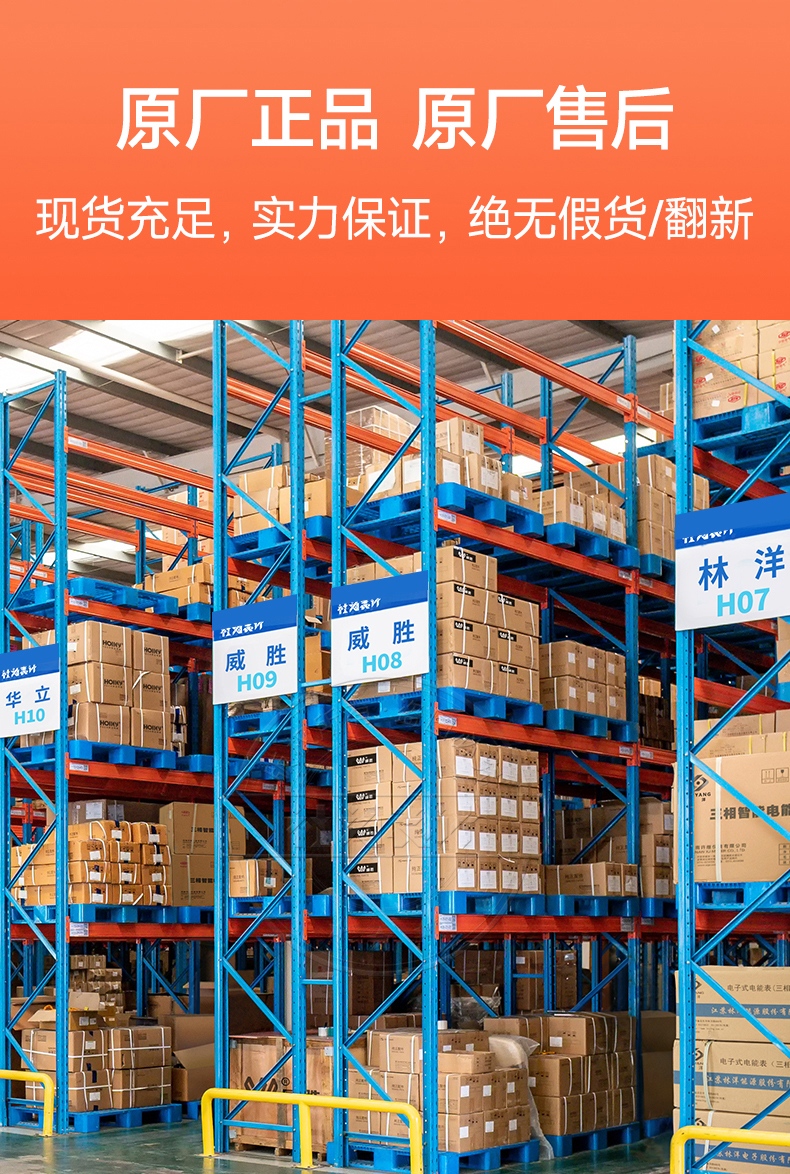

现货仓库

社为表计主营销售三相多功能电表、三相智能电表,在湖南长沙建有全国大型的一线品牌电能表现货仓库,拥有强大的现货供应能力,为客户提供原厂品质、现货闪发等优质服务,致力于打造全国中高端电表互联网销售平台

社为现货仓库

移动线下销售小组

如果您有大型合作项目或是国有单位需要我们上门进行商务洽谈需求,请致电大客户部(电话:400-026-1669),我们将在48小时内上门拜访和洽谈合作事宜

线下商务洽谈

我们承诺

  • 坚持原厂采购,正品保证

    我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 增值税发票

    凡购买本公司所有品牌电表,可开具13%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 原厂售后服务,绝非以换代修

    我们提供原厂售后,不是假货商的以换代修售后。
    我公司所售产品由原厂提供质量三包服务。

主要参数

产品型号DTSD341-MB3

中间商价1700

电压规格3×220/380V,3×57.7/100V

电流规格1.5(6)A、0.3(1.2)A、5(6)A

精度等级0.5S级

频率50Hz±1.5Hz

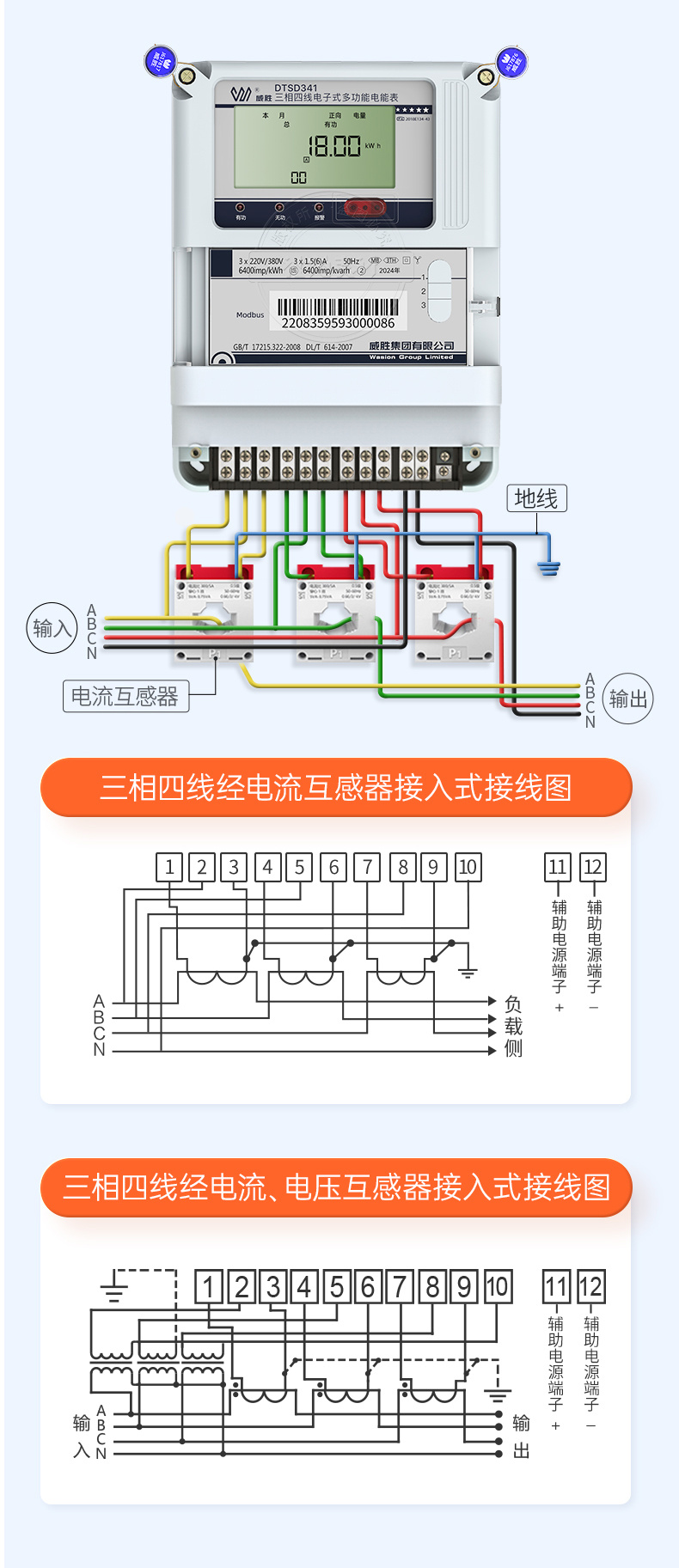

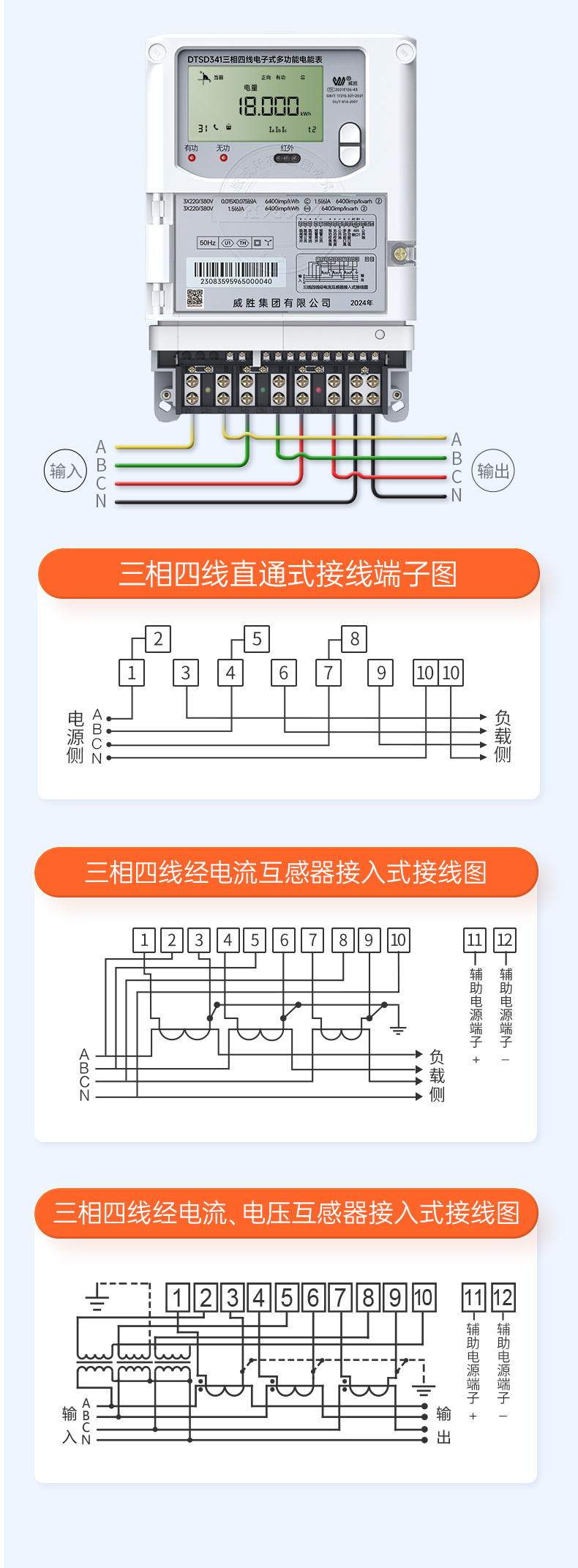

接线方式三相四线 长沙威盛DTSD341-MB3接线图

主要功能

计量功能可计量双向正反向有无功电量、四象限无功等电量;可测量双向有功、双向无功和四象限无功的最大需量及其发生时间。

参数监测可监测各相电压、电流实时值,三相总及A、B、C各相视在功率、有功功率、无功功率、功率因数及电网频率,并且显示功率方向。

分时计量分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量,组合方式:四象限无功任意组合;计量分相正反向有功、感容性无功电量;分时计量正反向有功、无功最大需量及发生时间。

数据储存可按月储存上1~12月的每月电量数据,可按月储存每月的总、尖、峰、平、谷电量等数据。

通讯功能可通过按键显示、红外掌机及RS485通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-1997通讯规约,及modbus规约(可选)。

防窃电功能具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

显示功能大屏幕、宽视角液晶显示,具备丰富的状态指示和汉字提示符,带背光;可显示最近3月的每月电量数据。

负荷曲线功能可设置6类数据记录负荷曲线;记录分相总输入、输出基波电能、谐波电能,当前需量,四象限无功电量,总有无功电量,功率因数,功率及功率方向,电压、电流、频率等数据中绘制曲线图。

技术参数

有功脉冲常数6400imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤2W,10VA

环境温度(-25~+55)℃

极限温度(-35~+65)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度(80±5)ms

电量脉冲电压DC(5~24)V

单机净重约1.6kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量3个

电表本体带简易接线图

外观尺寸220mm×170mm×75mm

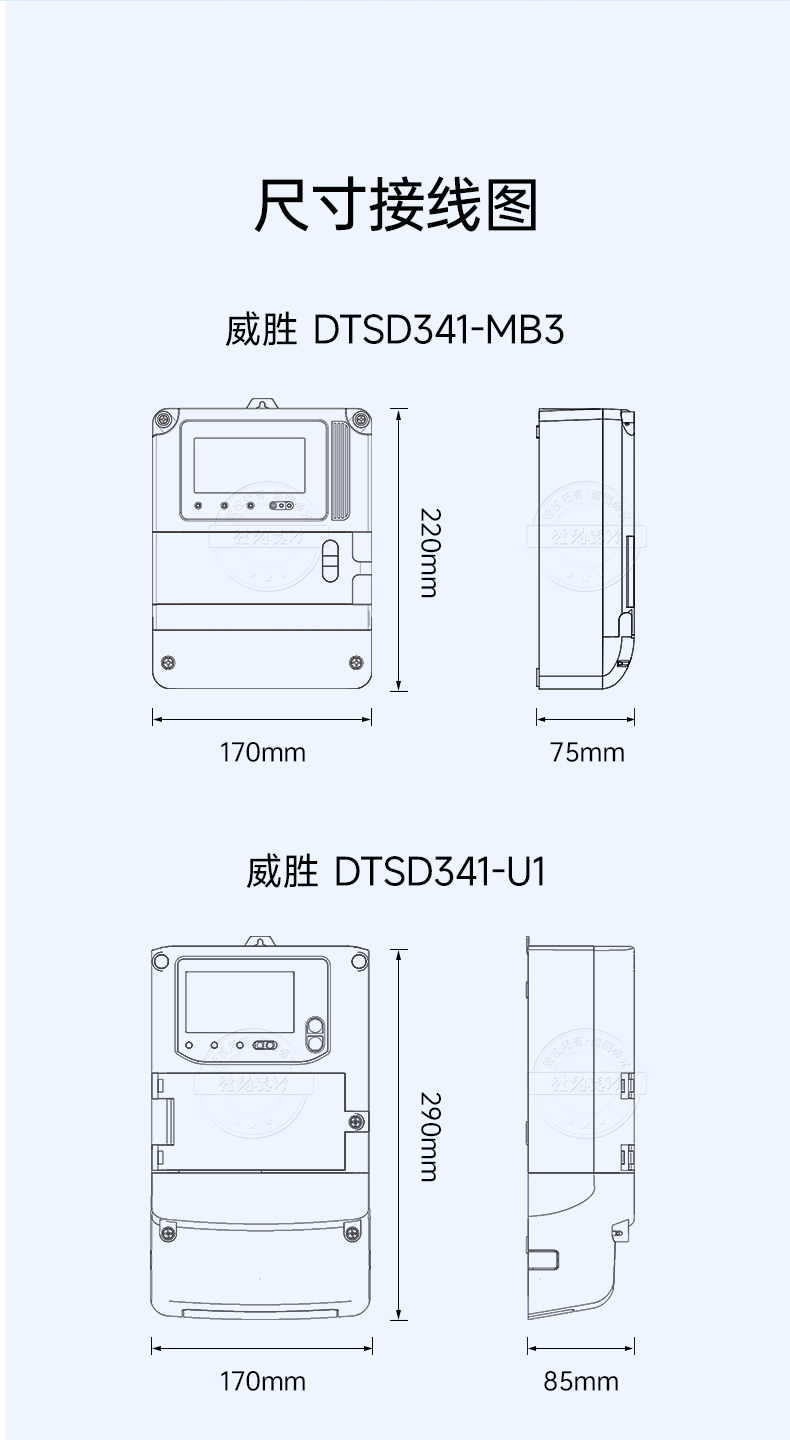

威胜DTSD341-MB3手工测绘图
