深圳科陆DTSD719-B

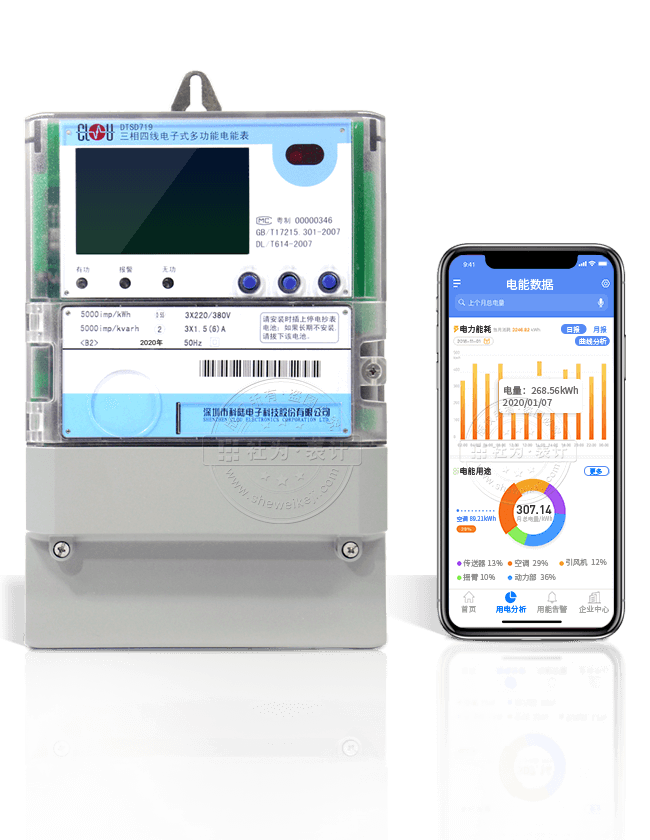

深圳科陆DTSD719-B三相四线电子式多功能电能表

主要功能: 计量功能、参数监测、显示功能、数据储存、负荷曲线、通讯功能、分时复费率、防窃电功能、最大需量测量
1300

科陆国内前五大电表品牌之一

尊享加220元送能耗监测系统和无线
抄表模块(含6年流量资费)

选择精度
0.5S
电压
3*57.7/100V 3*220/380V
电流
1.5(6)A
如果您有兴趣建议看一下物联网电表

电表内置4G无线通讯模块, 免费配套能耗抄表系统
或智能配电抄表系统

了解更多

参数一览表

电表版本 深圳科陆DTSD719-B 0.5S级
电压规格 3×220/380V、 3×57.7/100V
电流规格 3×1.5(6)A
接线方式 三相四线制
参数监测 可实时监测各相电压、电流
计量功能 可计量有功、无功、分时复费率
数据存储 可储存当前12个月的用电历史电量数据
防窃电 具有开盖、失压、失流、断相等事件记录功能
通讯接口 2路RS485接口、 远红外通讯接口
通讯协议 DL/T645-1997通讯规约
产品尺寸 长×宽×厚:277mm×175mm×76mm
威胜

科陆电子-国家重点高新技术企业,掌握着本行业先进的核心技术,
是国内高端电能表产业的开拓者、国产标准仪器设备的领先品牌,荣获:

2018年国家电网中标金额达1.86亿元
2019年国家电网中标金额达2.55亿元

社为表计 · 国内一线水电表品牌授权代理商
年销售额过亿的仪表类互联网电商企业

社为表计

我们承诺

  • 坚持原厂采购,正品保证

    我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 增值税发票

    凡购买本公司所有品牌电表,可开具16%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 原厂售后服务,拒绝以换代修

    我们提供原厂售后,不是假货商的以换代修售后。
    我公司所售产品由原厂提供质量三包服务。

主要参数

产品型号深圳科陆DTSD719

中间商价1100

电压规格3×220/380V;3×57.7/100V

电流规格3×1.5(6)A

精度等级0.5S级

频率50Hz±2.5Hz

接线方式三相四线 深圳科陆DTSD719-B接线图

主要功能

计量功能可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

参数监测可监测各相电压、电流实时值,可监测三相总及A、B、C各相有功功率、 无功功率、功率因数、相角、相位等实时参数。

分时复费率功能尖、峰、平、谷分时段复费率功能,可选择峰、平、谷分时段功能,最大可设置8费率。

数据储存可按月存储当月、上1月至上12月的电量数据。

通讯功能可通过按键显示、红外掌机及RS485通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-1997通讯规约。

防窃电功能具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

显示功能使用大屏幕、宽视角液晶显示近3月电量数据。

负荷曲线功能支持最多32类曲线,每类曲线以不同的时间间隔记录数据。

最大测量功能可测量双向有功、双向无功和四象限无功的最大需量及其发生时间。

技术参数

有功脉冲常数6400imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤2W,10VA

环境温度(-25~+45)℃

极限温度(-35~+55)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度(80±10)ms

电量脉冲电压DC(5~24)V

单机净重约3kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量3个

电表本体带简易接线图

外观尺寸258mm×165mm×116mm

科陆DTSD719-B手工测绘图

说明书下载

点击下载
