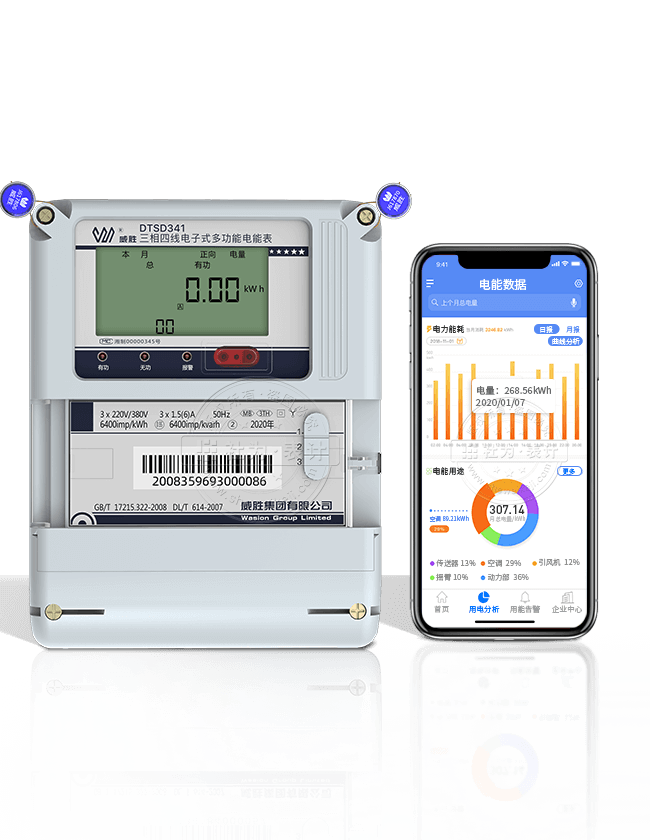

长沙威胜DTSD341-MB3三相四线多功能关口电能表(0.5S)

主要功能

计量功能 参数监测 分时计量 数据储存 负荷曲线 显示功能 通讯功能 防窃电功能
热门推荐搭配Popular recommendation

产品参数

【品牌型号】长沙威胜DTSD341-MB3

【接线方式】三相四线制

【通讯协议】支持DL/T645-1997通讯规约、可选modbus规约

【通讯接口】2路RS485接口,远红外通讯接口

【电压规格】3×57.7/100V;3×220/380V

【电流规格】3×0.3(1.2)A;3×1.5(6);A3×5(6)A

【精度等级】有功:0.2S、0.5S; 无功:2级

【电表属性】三相四线电子式多功能电能表

【产品尺寸】长×宽×厚:220mm×170mm×85mm


主要功能

  • 计量功能

    计量功能

    可计量双向正反向有无功电量、四象限无功等电量;可测量双向有功、双向无功和四象限无功的最大需量及其发生时间。

  • 参数监测

    参数监测

    可监测各相电压、电流实时值,三相总及A、B、C各相视在功率、有功功率、无功功率、功率因数及电网频率,并且显示功率方向。

  • 分时计量

    分时计量

    分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量,组合方式:四象限无功任意组合;计量分相正反向有功、感容性无功电量;分时计量正反向有功、无功最大需量及发生时间。

  • 负荷曲线功能

    负荷曲线

    具有6类数据记录负荷曲线功能;可在电压、电流、频率、功率及功率方向、功率因素、总有无功电量、四象限无功电量、当前需量等数据中任意选择绘制曲线图。

  • 显示功能

    显示功能

    大屏幕、宽视角液晶显示,具备丰富的状态指示和汉字提示符,带背光;可显示最近3月的每月电量数据。

  • 数据储存

    数据储存

    可按月储存上1~12月的每月电量数据,可按月储存每月的总、尖、峰、平、谷电量等数据。

  • 防窃电功能

    防窃电功能

    具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

  • 通讯功能

    通讯功能

    通讯功能:可通过按键显示、红外掌机及RS485通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-1997通讯规约,及modbus规约(可选)。

接线方式

5

官方授权 正品保障

威胜官方授权,正品保障,和威胜集团仅有100米距离不到,中间仅隔一条马路,随时可带客户去威胜厂家实地参观。

DTSD341-MC3接线图

工厂实拍

我们承诺

  • 正品保证

    正品保证

    坚持原厂采购,确保正品。我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 远程诊断

    远程诊断

    建立远程诊断服务中心,实现诊断服务的有效性、敏捷性和经济性,为您的电表保驾护航 。

  • 增值税发票

    增值税发票

    凡购买本公司所有品牌电表,可开具16%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 售后服务

    售后服务

    30天无理由退换货,产品免费保修一年,终身维护。与假货商不同,我们可以让厂家提供上门服务。

  • 以换代修

    以换代修

    感谢您购买社为表计品牌电表,在保修期内,产品出现任何故障,可直接换新,来回运费由我们承担。

主要参数

产品型号长沙威胜DTSD341-MB3

中间商价1700

电压规格3×220/380V,3×57.7/100V

电流规格3×1.5(6)A,3×0.3(1.2)A,3×5(6)A

精度等级0.5S级

接线方式三相四线

频率50Hz±1.5Hz

技术参数

有功脉冲常数6400imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤2W,10VA

环境温度(-25~+55)℃

极限温度(-35~+65)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度(80±5)ms

电量脉冲电压DC(5~24)V

单机净重约1.6kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量3个

电表本体带简易接线图

外观尺寸220mm×170mm×75mm

仪表主要功能

1.1 电量分时计量

本仪表有两种配置:TH 及 TF 型(由模式字 1 的 b6 设置)。TH 型为双方向电能表,它可以计量正、反向有功,4 象限无功以及 A、B、C 各元件有功、无功电量。TF 型为单方向电能表,它可以计量正向有功,4 象限无功以及 A、B、C 各元件有功、无功电量,反向有功计量精度不作保证,仅供参考。
TH 型和 TF 型电能表都能计量 2 种组合的无功电量,2 种组合的无功电量可由 4 个象限的无功电量任意组合(通过无功组合模式字设置)。各种总电量均可以按最大 8 种费率时段进行分时计量(A、B、C 各元件的电量不分时计量)。
本表计可设置主副两套时段。电表是否进行主副两套时段切换,受电表模式字 3 的b5 位控制。
每套时段最大 8 费率。
每套时段可设置最大 10 个年时区切换数,最大 8 个日时段表,每天最大 14 时段切换。
每套时段可设置 90 个公共假日,可设置周休日时段。
每套时段可设置 90 个公共假日,可设置周休日时段。 百年日历、时间,闰年自动切换。
注意,如果时段表中某一时段的费率号大于费率数时(设置错误),此时段的电量计入费率 1 。
电量显示小数位数设为 2 时:
有功电量,最大累计电量为 999999.99kW.h。对于无功电量,最大累计电量为±999999.99kvar.h。
反向有功电量是否计入正向有功电量由模式字2 的b2 确定。
通信软件在解析和设置电量时必须与电表的电量显示小数位一致。

1.2最大需量分时计量

TH 型电表可计算正、反向有功、输入无功(Ⅰ+Ⅱ)及输出无功(Ⅲ+Ⅳ)最大需量及其出现时间(年月日时分);TF 型电表可计算正向有功、输入无功(Ⅰ+Ⅱ)及输出无功(Ⅲ+Ⅳ)最大需量及其出现时间(年月日时分)。两种配置均可以计量8 种费率的最大需量及其发生时间。最大需量的积分周期和滑差步进时间可选择,滑差时间只能设置为1、2、3、5、10 分钟,需量周期与滑差时间的设置必须满足下述关系:
1≤(需量周期÷滑差时间)≤15,且需量周期能被滑差时间整除。
需量与时钟同步。

1.3 跨月结算

本表存储了上1 月到上13 月的历史数据(包含正反向有功、组合无功1 和组合无功2、四象限无功的总电量以及分时电量,正反向有功、输入输出无功的最大需量及其出现时间,各元件有功、无功电量)跨月结算时,先把本月的电量、最大需量及其发生时间存入上月,再把本月的最大需量及其发生时间清零,计算需量的累加单元清零,需量重新开始计算。
如果电表掉电跨过结算日、时,上电后电表将进行跨月结算,跨过几个月,结算几个月。但跨过13 个月后,电表不结算。

1.4 测量功能

本仪表测量总及 A、B、C 各相的电压、电流、视在功率、有功功率、无功功率、功率因数及电网频率,并且显示功率的方向。

长沙威胜DSSD331-MB3三相三线多功能关口电能表参数说明

三相三线表中,Φa 等于 Uab 与 Ia 的夹角,Φc 等于 Ucb 与Ic 的夹角,Φ b 被强制置为零。

1.5 显示功能

本仪表采用STN 液晶显示、带背光、并有丰富的汉字提示,显示直观、视角宽。

液晶全屏图

长沙威胜DSSD331-MB3三相三线多功能关口电能表参数说明

液晶上各种符号的含义

长沙威胜DSSD331-MB3三相三线多功能关口电能表参数说明

1.6 通信功能

电表具有 2 个独立的物理通信口: RS485 口、吸附式红外与远红外口(硬件可选,两者取其一,两个红外通信口须在电能表出厂前确定需求,出厂后不能修改)。485 口波特率可在1200bps、2400 bps、4800 bps、9600bps 间改变,吸附式红外波特率固定为1200bps,远红外口波特率固定为1200bps。吸附式红外和远红外通信地址与RS485 相同。
1. RS485 可进行读写操作
吸附式红外与远红外口可进行读写操作。停电后,停电抄表电池给电表供电,电表运行在睡眠状态。电表在睡眠状态下被唤醒后是否可进行远红外抄读,受模式字控制(模式字2的b1)。
2. 缩位抄表
在单表通信时,无论表的通信地址是什么,只要输入 12 个“A”作为通信地址就行了。在多表通信时,取通信地址后3 位,前面全用 A 替换即可。如:123456789123,只要输入AAAAAAAAAA123 即可。但在设置参数时最少保留3 位通信地址。
3.广播校时有不带密码的广播校时和带密码的广播校时 2 种方式 ,由模式字 1 的b4 决定。约束条件:每天只能校1 次,范围在电表时间的正负10 分钟内。
注意:打包抄表时,费率数为k,返回总及费率1 到费率k 的数据。
4.辅助电源(可选功能)供电时,电表支持RS485 通信、吸附式红外或远红外通信。2.7 7 事件记录功能
所有电网运行事件记录的起始条件和结束条件都连续判断30 秒(逆相序为10 秒)。所有电网类事件记录,在遇到掉电时,都无条件的结束当次事件。
失压:
失压判断阈值:NN,XX.XXXX,NN 指电压百分比阈值,XX.XXXX 指电流绝对值阈值(单位A)。(NN,XX.XXXX 可设置)
失压分类:三相四线表分为A、B、C、AB、AC、BC、ABC 共7 种,三相三线表分为A、B、C、AC 共4 种。
起始条件:电压低于NN%UnV,电流大于等于XX.XXXX(单位:A)。
结束条件:电压高于NN%UnV,或掉电。
对于三相三线表B 相失压时不判A、C 相失压。三相三线B 相失压的判断条件为:
起始条件:B 相断相(相当于未接线),且A 相电流或C 相电流大于XX.XXXX(单位:A)。
结束条件:B 相恢复,或掉电。
记录内容:
本次失压起始时间(年月日时分)、结束时间(年月日时分),及本次失压期间的总、A、B和C相累计的总正向有功电量、总组合无功1电量、总反向有功电量、总组合无功2电量、A、B、C相的安时值(安培乘时间,分辨率0.1Ah),这些电量和安时值数据为本次失压期间的增量数据。
共记录10 次失压事件记录。
失压期间历史累计数据:累计时间(最大为 99999999 分钟),累计次数(最大 9999次),总、A、B、C 相累计的正向有功电量、组合无功1 电量、反向有功电量、组合无功2电量、A、B、C 相的安时值(XXXXXXX.X)(分辨率0.1Ah)。
失流 :
失流判断阈值:NN,XX.XXXX,NN 指电流不平衡率阈值,XX.XXXX 指电流绝对值
阈值(单位:A)。如某相电流为 I,则该相电流不平衡率
