长沙威胜DDS102单相电子式有功电能表(液晶款)

主要功能

计量功能 数据储存 显示功能 通讯功能
热门推荐搭配Popular recommendation

产品参数

【品牌型号】长沙威胜DDS102

【接线方式】单相制

【通讯协议】DL/T645-1997规约,DL/T645-2007规约

【通讯接口】1路RS485接口,远红外通讯接口

【电压规格】220V

【电流规格】1.5(6)A;5(40)A;5(60)A;10(60)A;20(80)A

【精度等级】有功:1级

【电表属性】单相电子式有功电能表

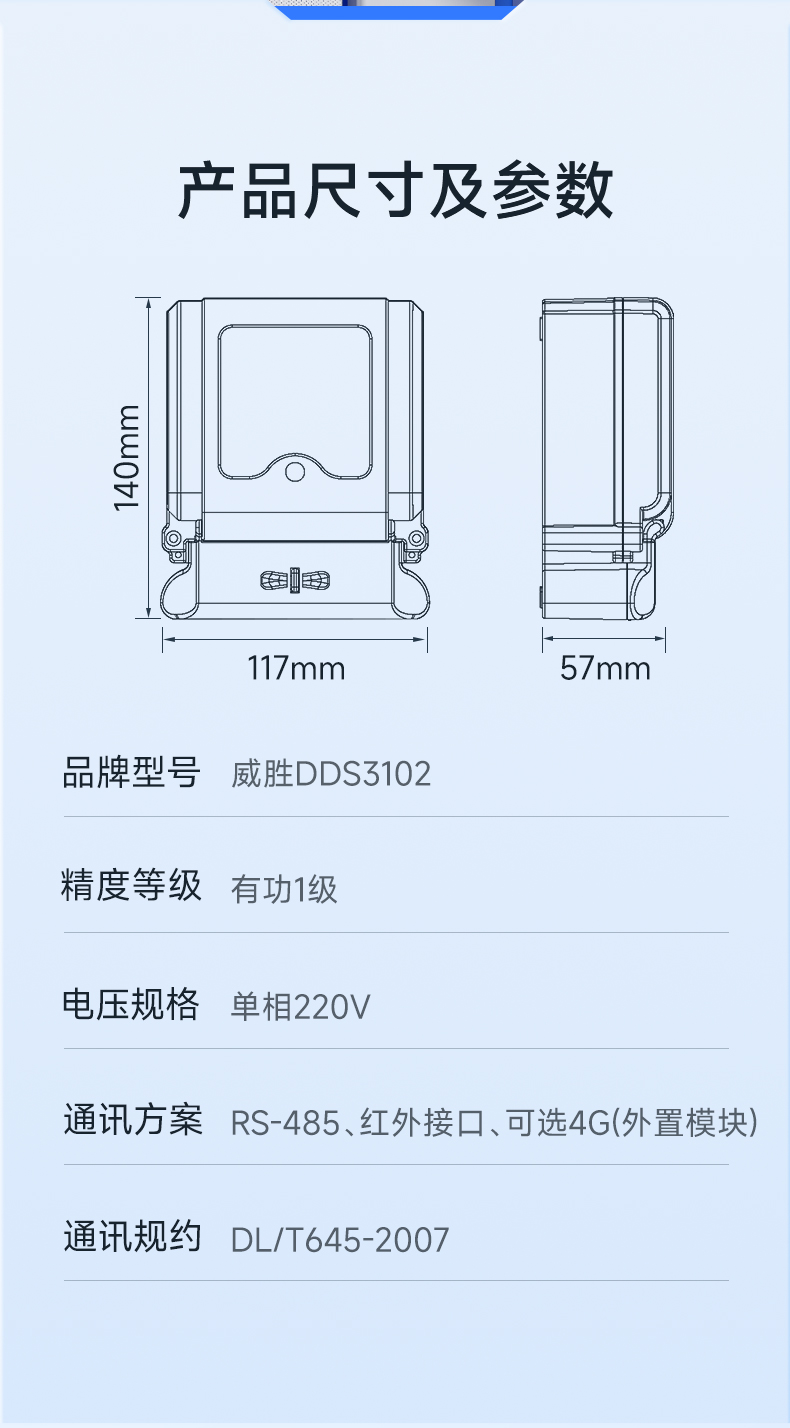

【产品尺寸】长×宽×厚:140mm×117mm×57mm


主要功能

  • 计量功能

    计量功能

    可计量单相有功电能计量功能,反向电量计入正向。

  • 显示功能

    显示功能

    具备丰富的状态指示和汉字提示符,带背光;采用LCD显示近3个月电量数据。

  • 数据储存

    数据储存

    可按月储存上1~6月的每月电量数据,可按月储存每月的总、尖、峰、平、谷电量等数据。

  • 通讯功能

    通讯功能

    可通过按键显示、红外掌机及RS485通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-1997、DL/T645-2007通讯规约。

接线方式

1

官方授权 正品保障

威胜官方授权,正品保障,和威胜集团仅有100米距离不到,中间仅隔一条马路,随时可带客户去威胜厂家实地参观。

DTSD341-MC3接线图

工厂实拍

我们承诺

  • 正品保证

    正品保证

    坚持原厂采购,确保正品。我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 远程诊断

    远程诊断

    建立远程诊断服务中心,实现诊断服务的有效性、敏捷性和经济性,为您的电表保驾护航 。

  • 增值税发票

    增值税发票

    凡购买本公司所有品牌电表,可开具16%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 售后服务

    售后服务

    30天无理由退换货,产品免费保修一年,终身维护。与假货商不同,我们可以让厂家提供上门服务。

  • 以换代修

    以换代修

    感谢您购买社为表计品牌电表,在保修期内,产品出现任何故障,可直接换新,来回运费由我们承担。

主要参数

产品型号长沙威胜DDS102

中间商价130

电压规格220V

电流规格1.5(6)A,5(20)A,10(60)A,10(40)A ,20(80)A,10(100)A

精度等级1级

接线方式单相

频率50Hz±2.5Hz

技术参数

有功脉冲常数1600imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤1W,10VA

环境温度(-25~+60)℃

极限温度(-40~+70)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度80ms

电量脉冲电压DC(5~24)V

单机净重约0.6kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量2个

电表本体带简易接线图

外观尺寸140mm×117mm×57mm

显示(以实际产品显示为准)

1.1 LCD全屏显示图参考如下(DDS102-T1V2.1表型配置)

长沙威胜DDS102单相远程预付费电能表

1.1.1显示方式

分为循环显示、按键显示两种。循显时自动切屏;按键显示时通过按键切屏,一定时间无动作,切至循先模式。

1.1.2 停电显示

停电时可通过按键唤醒显示(背光灯不点亮);唤醒后无操作,LCD在自动显示一个循环后自动关闭,按键结束一段时间(30S)后,自动关闭显示。

1.2 计度器显示(DDS102-JIV1.0/J3V2.1表型配置)

长沙威胜DDS102单相远程预付费电能表

备注:左侧是哪个箭头用于指示当前显示屏的内容:右侧右上箭头常亮表示处于编程状态;右侧右下指示灯表示跳闸状态;指示灯灭,合闸状态;指示灯闪烁,超功率原因导致拉闸;指示灯常亮,费用不足拉闸。

背光功能

2.1 背光功能

LCD背光可通过按键、红外通信进行唤醒。正常使用情况下,背光使用寿命不小于10年。DDS102-T1V2.1表型可配置。

电池功能

3.1 电池功能

电池用于在停电的状态下为电能表提供运行所需能量,用以维持表内相关数据。电池有无直接关系到与时间相关数据的正确性,即直接关系到冻结、分时费率等功能的有无。

阀控功能

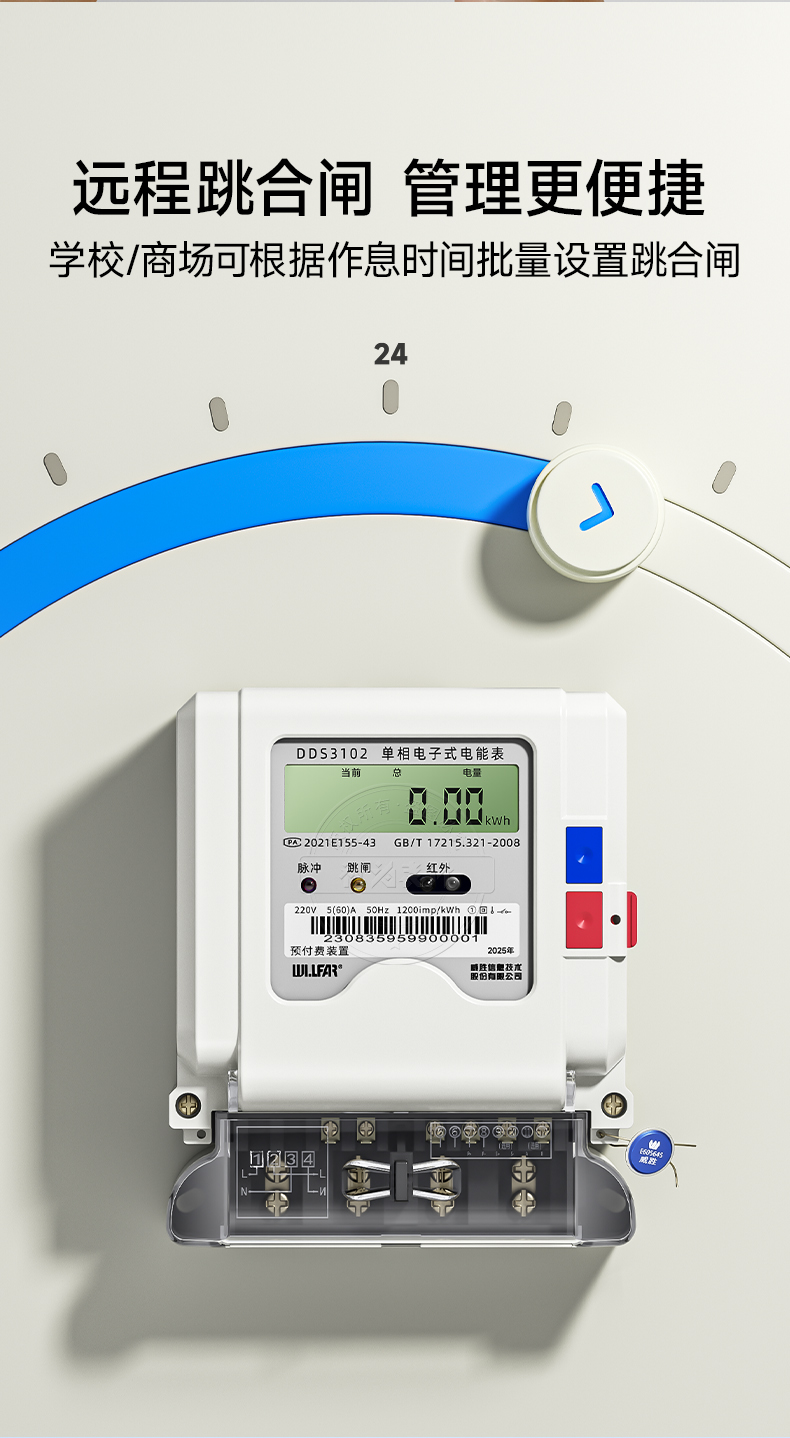

4.1阀控命令响应功能

当远程发出跳、合闸、保电、解除保电等命令时,内置开关能做出相应的动作,以实现远程控制,且能记录10次跳合闸事件。次功能根据电能表实际配置可选。

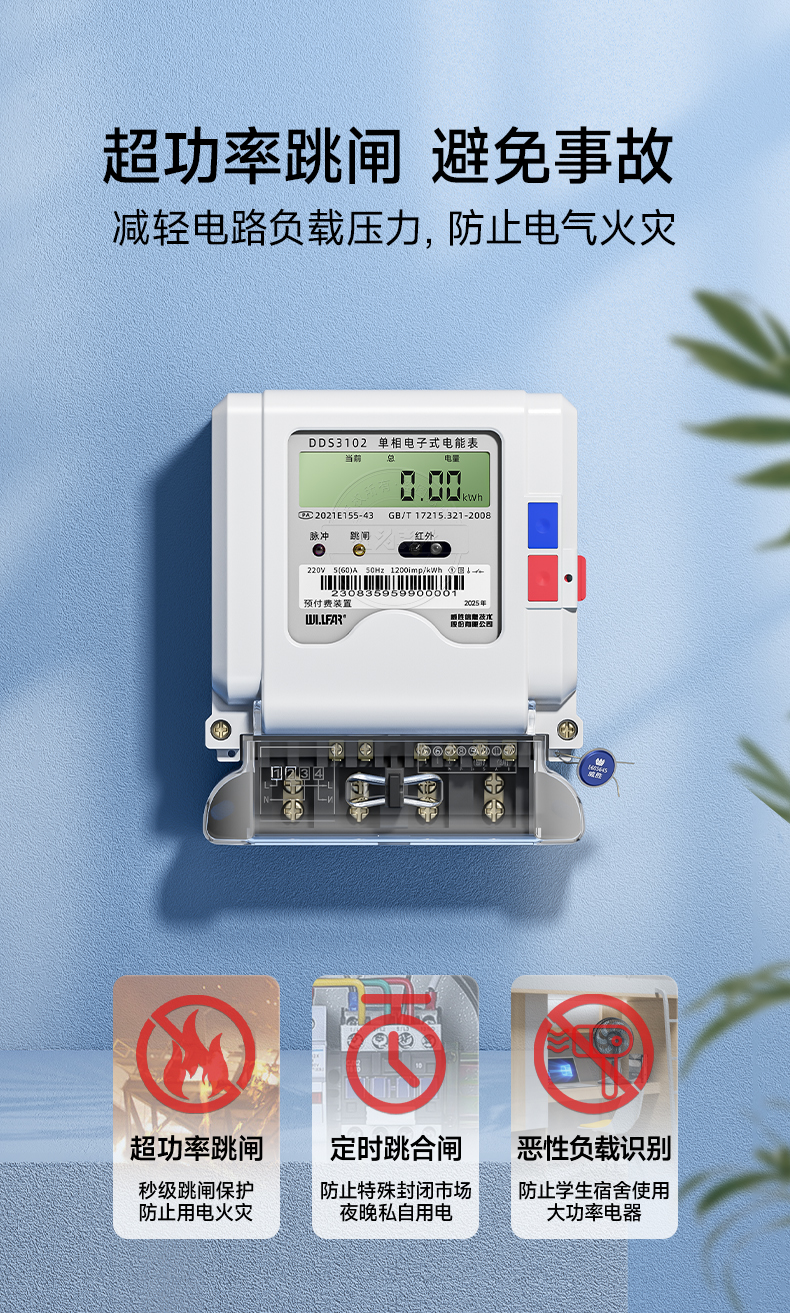

4.2负荷控制功能

电能表可以设置负荷控制,在有功功率上限值为“0”时,不允许电能表启动负荷控制功能;在有无功功率上限值“>0”时,允许启动负荷控制功能(电能表有功功率上线之缺省值为“0”)。开启负荷控制功能后,当电能表在一段时间内连续监测到超功率运行,自动进行跳闸。经过一段等待时间内,电能表自动合闸根据以下两种情况而又所不同:

① 超功率跳闸次数限定值为“0”时:每次超功率跳闸,经过等待时长后,均能自动合闸。
② 超功率跳闸次数限定值大于“0”时:超功率跳闸次数小于或等于限定值时,经过等待时长后,电能表自动合闸;大于限定值时,不再进行自动合闸。
备注:与复合控制相关的参数,可以通过RS485/红外/卡进行设置,具体以电能表实际表型为准。

通信功能

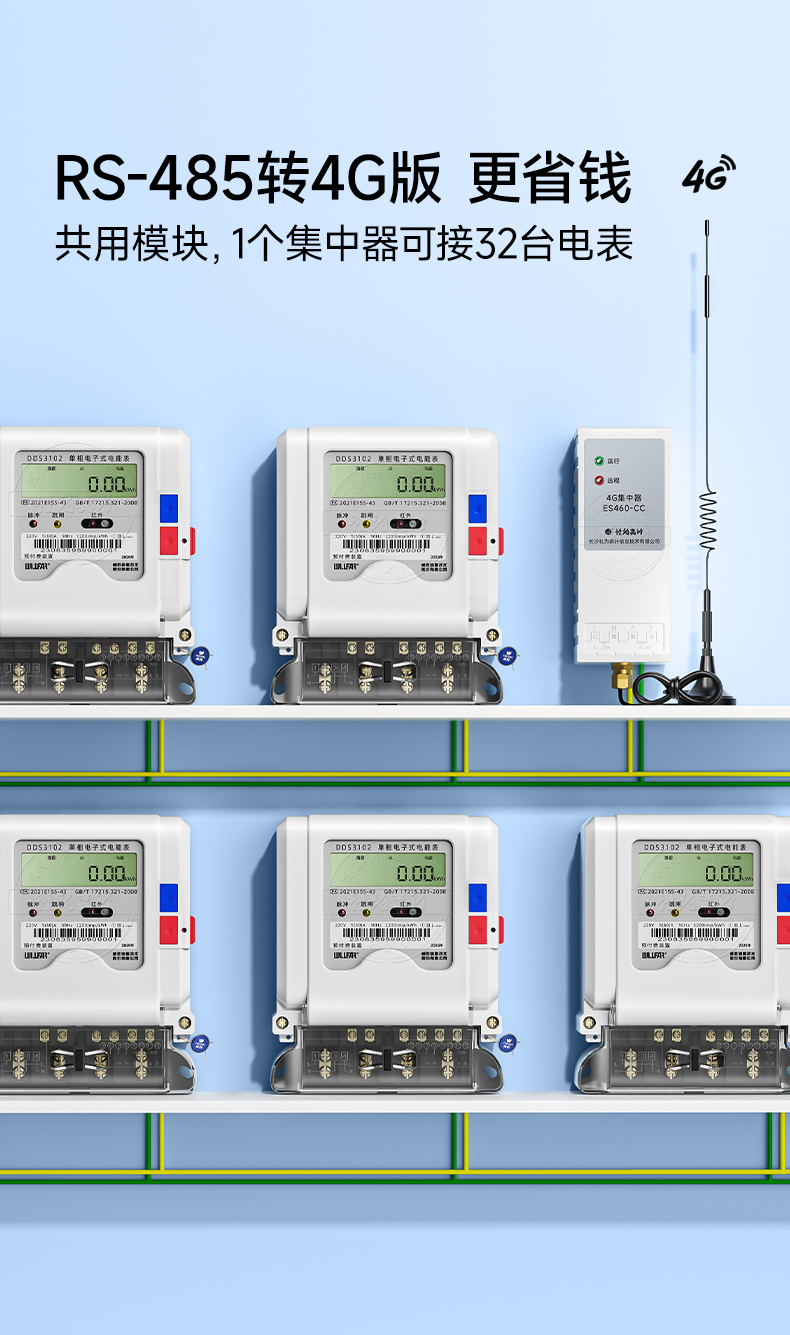

5.1 RS485通信

通过电能表自带的RS485通信端口与电能表进行通信。波特率金额设(9600/4800/2400/1200),出厂默认为2400bps。

5.2远红外通信

波特率固定为1200bps,远红外通信的有效距离不小于3米。部分表型当表计电压低于75%Un(165V)时关闭远红外通信。

预付电量功能

此项功能仅DDSY102-K3V1.0电能表固有,采用SLE4428逻辑加密卡作为传输介质,卡片主要由以下几种:预置卡、购电卡、补卡。

6.1 功能简介

① 购置卡:用电管理部门持有,用于向电表传送设置参数及预置电量。该卡在编程状态时(右上角箭头亮)有效。该卡可用于用电管理部门进行电表校验亦可用于向心装表用户预置电量,该卡不能实现一户一表设置。
② 购电卡:用户持有,用于向电表传送所购电量,并将电表的状态信息带回售电管理部门。售电管理部门在售电的同时可以向IC卡写入电表的参数变更信息,由用户完成参数变更。售电卡不需要按参数设置按钮,如果电表正确处理完毕,电表将显示“good”,如果有错误,电表将显示“Exx”,同时数码管将显示剩余电量、总电量等相关参数;
③ 补卡:售电管理部门为丢失购电卡的用户补发购电卡,以便用户能够继续购电。

6.2卡错误信息提示

如果卡有错误导致电表不能正常处理,电表将显示“Exx”,指示错误类型,如果出现上述提示信息表示可以拔卡了。 错误信息“Exx- -”代表的意义:

长沙威胜DDS102单相远程预付费电能表

使用及安装

电能表可参考以下图示相应的接线图进行接线。

长沙威胜DDS102单相远程预付费电能表

7.1 使用及安装

① 辅助端子7、8脚为脉冲信号输出口,最大容许电流为15mA(DC),电流范围为5V-24V(DC);
② 辅助端子9、10脚为时钟信号或时段投切信号输出口(可选),最大容许电流为15mA(DC),电流范围为5V-24V(DC);
③ 辅助端子11、12脚为485通信端口,耐压380V(AC),严禁长时间加高压与此,DDSY102—K3V1.0表型为9、10脚。
④ 辅助端子配置以电能表实际配置为准。

使用和维护

8.1 使用和维

① 必须严格按照标牌上标明的电压等级接入电压,如果接入电压大于额定电压的1.5倍,即使段时间内也可能造成仪表的损坏。
② 安装时应将接线端子拧紧,并且将表计挂牢在坚固耐火,不易振动的屏上。电表仰视时显示效果最佳,故应垂直安装,高度以1.8m为宜。
③ 表计应存放在温度为-25℃—70℃,湿度<85%的环境中,并且应在原包装的条件下放置,叠放高度不超过5层,电表在包装拆封后不易储存。
④ 电能表运输和拆封不应受到剧烈冲击,应根据GB/T 15464-1995《仪器仪表包装通用技术条件》的规定运输和储存。
