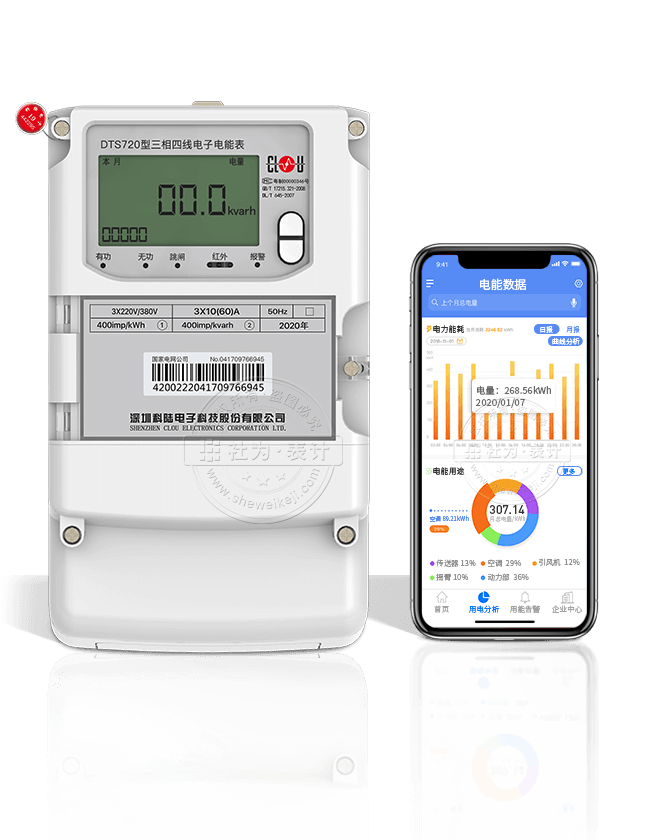

深圳科陆DTS720三相四线电子式电能表(1级)

主要功能

计量功能 参数监测 分时计量 数据储存 显示功能 通讯功能 防窃电功能
精度
1级
电压
3*220/380V
电流
10(60)A
价格
760.00
热门推荐搭配Popular recommendation

产品参数

【品牌型号】深圳科陆DTS720

【接线方式】三相四线制

【通讯协议】支持DL/T645-2007通讯规约

【通讯接口】1路RS485接口,远红外通讯接口

【电压规格】3×220/380V

【电流规格】3×1.5(6)A;3×10(60)A

【精度等级】有功:1级; 无功:2级

【电表属性】三相四线电子式电能表

【产品尺寸】长×宽×厚:290mm×170mm×85mm


主要功能

  • 计量功能

    计量功能

    可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

  • 参数监测

    参数监测

    可监测各相电压、电流实时值,可监测三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

  • 分时计量

    分时计量

    分时计量正反向有功电量、四象限无功电量及最大需量。

  • 显示功能

    显示功能

    宽视角、大屏幕液晶显示,具有丰富的状态指示与汉字辅助提示信息;可显示最近3月的每月电量数据。

  • 数据储存

    数据储存

    可存储12个月历史电量数据。

  • 防窃电功能

    防窃电功能

    1. 开盖记录功能:防止非法变更电路 2. 铅封防盗电功能:铅封一次性使用不可恢复

  • 通讯功能

    通讯功能

    可通过按键显示、红外掌机及RS485通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-2007通讯规约。

接线方式

6

官方授权 正品保障

科陆官方授权,正品保障,冒充科陆的经销商有很多,直接参观科陆的只有我们,随时欢迎来我司考察!

DTSD341-MC3接线图

我们承诺

  • 正品保证

    正品保证

    坚持原厂采购,确保正品。我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 远程诊断

    远程诊断

    建立远程诊断服务中心,实现诊断服务的有效性、敏捷性和经济性,为您的电表保驾护航 。

  • 增值税发票

    增值税发票

    凡购买本公司所有品牌电表,可开具16%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 售后服务

    售后服务

    30天无理由退换货,产品免费保修一年,终身维护。与假货商不同,我们可以让厂家提供上门服务。

  • 以换代修

    以换代修

    感谢您购买社为表计品牌电表,在保修期内,产品出现任何故障,可直接换新,来回运费由我们承担。

主要参数

产品型号深圳科陆DTS720

中间商价760

电压规格3×220/380V

电流规格 10(60)A

精度等级1级

接线方式三相四线

频率50Hz±1.5Hz

技术参数

有功脉冲常数3200imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤2W,10VA

环境温度(-25~+55)℃

极限温度(-35~+65)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度(100±10)ms

电量脉冲电压DC(5~24)V

单机净重约1.5kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量2个

电表本体带简易接线图

外观尺寸250mm×154mm×67mm

功能特点

1.1 电能计量

计量正反向有功电量。

正向有功电能计量可选择两种模式:①正向有功电量;②正向有功电量+反向有功电量

1.2 实时测量

电表实时测量三相电压,三相电流,三相有功功率,总有功功率,电网频率等。

1.3 LCD显示

CD全显图:电表在上电复位后显示图2.

1.4 电能脉冲指示

LED灯指示有功电能脉冲,脉冲常数可参考电表铭牌。

1.5 通讯

可配置RS485通讯口和红外通讯口, 红外通讯口可选择调制型红外或接触式红外,通讯参数在出厂时设为波特率1200,1位起始位, 8位数据位,偶校验, 1位停止位。通信规约符合DL/T 645—1997 多功能电能表通信规约的要求。

1.6 脉冲输出

具有有功电能脉冲输出。输出方式采用光电耦合输出。脉冲输出宽度80ms。

1.7 逆相序状态显示

当交流电源出现逆相序时,LCD显示器的相电压指示闪烁显示.三相四线接线时为”L1 L2 L3”, 三相三线接线时为”L1 L3”.

1.8 供电方式

三相电源供电,三相四线表断任一相或两相,三相三线表断任一相电可保证正常工作。
