1、华立DTSI541三相四线电子式载波电能表概述

DTSI541型三相四线电子式载波智能电表(以下简称”仪表”或者“电子仪表”)是华立科技股份有限公司为了满足我国国内电力用户和部分国际电力用户需求而精心研发出来的全电子式多功能仪表。该仪表能购精确地计量有功正反向、无功四象限的电量,具有正向有功最大需量记录功能,  对有功、  无功、  电压、电流、功率因数和频率等用电参数进行实时测量和管理,具有分时控制、自动抄表、电量和需量的数据存储、电网质量记录、仪表的当前运行状况记录、事件数据记录等多种功能,是您实现电能分时计量和核算工作的理想仪表。华立智能电表采用大屏幕液晶显示,  还具有远红外线、  RS485等通迅功能。

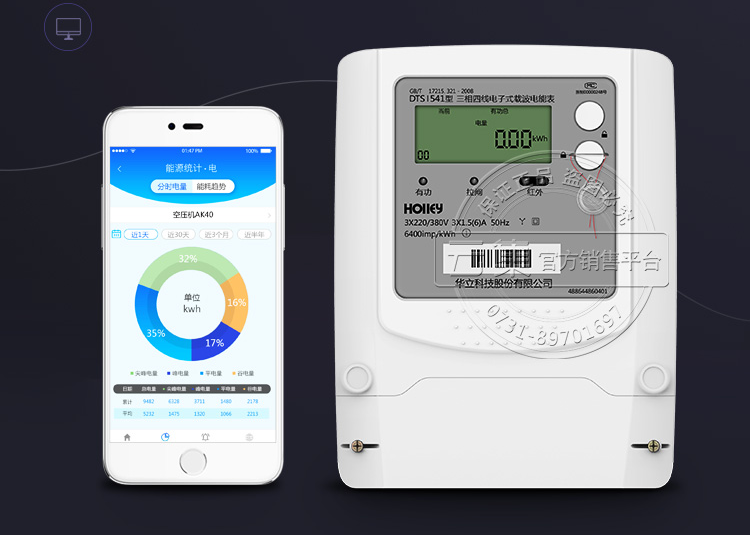

智能电表

华立智能电表采用大规模集成式电路和SMT表面加工工艺技术,其设计、制造工艺均具有现代国际先进技术水平。关键元器件选用国际著名品牌、所有器件都是经过老化测试实验,  具有很高可靠、长寿命的特点。采用耐高温、阻燃且综合性能较好的PC+ABS底壳和透明單壳材料制作,防雷防雨保护系统,结构合理紧固耐用,绝缘和密封性能优良,产品外观造型大方美观,色彩明快。

2、华立DTSI541三相四线电子式载波智能电表显示说明

仪表在正常运行状态时,液晶数据显示提供了三种显示模式:自动循环显示、按键循环显示、自检显示,循环显示内容可设置。仪表全屏显示5秒。测量值显示位数8位,默认显示小数位两位;显示时带国际单位。自动循环显示:定时自动开始顺序显示,每屏显示时间可设。按键循环显示:在定时显示或无显示状态下,按一次主显示编码键后进入该模式。自检显示:显示自检报警代码;报警代码应在循环显示第一项显示。停电显示:停电后,液晶显示自动关闭,可用按键唤醒液晶显示;唤醒后如无操作,自动循环显示一遍后关闭显示;按键显示操作结束30秒后关闭显示。全屏显示功能:在电能表上电时,全屏显示所有图形和符号,并持续5秒。

3、华立DTSI541三相四线电子式载波智能电表编程和抄表说明

7.1安全防护

为了确保数据安全,防止非授权操作,本仪表采用二级密码管理。每级的权限级别按03、04递减。密码6位可设置,出厂默认密码: 03级 密码为000000; 04级密码为111111.

7.2编程允许。

由授权人按下编程开关按钮,  LCD显示编程使能符号"b8",仪表即处于编程允许状态,此时可用PC机或手持式终端输入正确的密码及通讯地址。

7.3编程禁止。

仪表LCD无编程符号显示,此时仪表处于编程禁止状态,仪表的内部参数只能被读出,而不能被修改。欲将仪表由编程状态转换到编程禁止状态,只需在编程状态(LCD有编程符号显示)下再按一下"编程"按钮即可,编程使能有效时间为240分钟。

7.4每级密码连续3次输入错误后电能表应自动退出编程状态并保持闭锁24小时,期间不允许进行任何设置工作。

7.5该仪表支持12位通信表地址,可同表号一致,也可不统一。分别用于通讯的识别,用电用户管理。

编程注意事项

7.6.1在校表台用手持编程器进行编程时,请关掉校表用红外光电头及其它红外光源。

7.6.2在对表设置常数、需量计算周期及滑差时间时,不应有电流,否则可能产生计量误差。改变需量计算周期及滑差时间后,应执行需量清零操作。

7.6.3不要将仪表编为同一通信地址,否则仪表485外串联时可能导致编程出错。

4、华立DTSI541三相四线电子式载波智能电表仪表的贮存和质量保证

8.1仪表必须在原包装条件下进行运输与贮存。贮存的环境中不得带有腐蚀性气体之类的,存放产品的高度建议最好不得超过五层。

8.2从从本公司出售之日计算起,当用户完全遵守智能电表的运输、储存、安装以及使用规定,并在本公司铅封完整的条件下(不要私拆电表),只要电能表应符合国标、行标的要求,  本公司承诺对不合格的所有产品三个月内给予退换货(以下所有的保修范围都不包括人为损坏,人为故意损坏的产品不在保修范围之内),一年之内给予产品的调换服务,智能电表产品自购买日起,享有3年保修期限。若用户对仪表有任何建议以及意见,随时可联系24小时免费客服服务电话: 400-881-7000。本篇文章出自社为电子科技官网,转载请注明来源。
