三相四线电表接线实物图

发表时间:2018-09-18 14:55:00     浏览量: 16955 次

三相四线电表接线图网上的资料不计其数,很多都是最基础的接线图,相信很多用户看了也是云里雾里具体操作的时候还是一知半解不知道对应的接线端子应该是那里如何去链接,怕接错了导致电表的无法使用,下面小编就结合品牌电表威胜的两款三相四线电表为大家实例讲解下,让大家一看便知如何进行三相四线电表接线。

一、直通式接线方法

直通式接线方法主要是应用在三相四线电表选购时就可以直接接线不用加互感器接线的情况下,如下图所示,大家可以对照自己的电表进行查看是否是相应的接线方式。

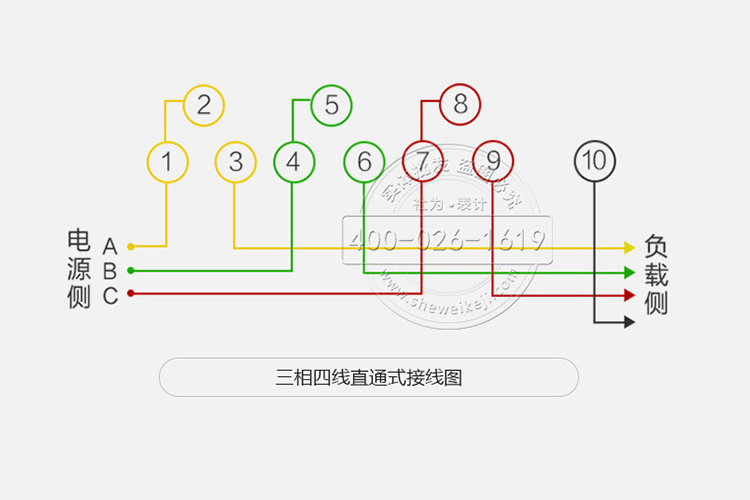

三相四线电表直通式接线图

二、互感式接线法

互感式接线法是应用在电表需要接互感器的情况下使用的接线方式,如下图所示,大家可以进行自己电表查看是否是相应的接线方式,以防有误。这个仅为品牌电表参考,其它类电表请以具体电表对应。

三相四线电表经互感式接线图
