三相四线电表的接法有哪些?三相四线电表接线图

发表时间:2018-09-25 16:25:00     浏览量: 18385 次

在介绍三相四线电表接线方法有哪些前,首先为大家介绍三相四线制供电电路是什么。

三相四线制是指三相交流供电有三根火线分别用UVW表示,一根零线用N表示。每两根火线之间的电压是380V称为线电压,任何一根火线与零线的电压是220V称为相电压。

在低压配电网中输电线路一般采用三相四线制,在进入用户单相输电线路中,正常情况下中线要通过电流已构成单相线路中的电流回路。而在三相系统中,三相平衡时中性线也就是零线是无电流的,所以称为三相四线制。在380V低压配电中通常设N线来获取220V详见电压,有些场合是通过零序电流检测来实现三相供电平衡的监控的。

三相四线电表主要的接线方式分为直接接入式和经互感器接入式两种接线方式,三相四线电表直接接入式接线,UVW火线分别接在ABC三相的进线端,ABC三相出线端接负载,零线接后面的接线。同样的,经互感器接入式三相四线电表内电压、电流端子分为公用和分开量中的方式进行接线。以下是三相四线电表接线图,大家可以根据这些图进行不同接线方式的学习及使用。

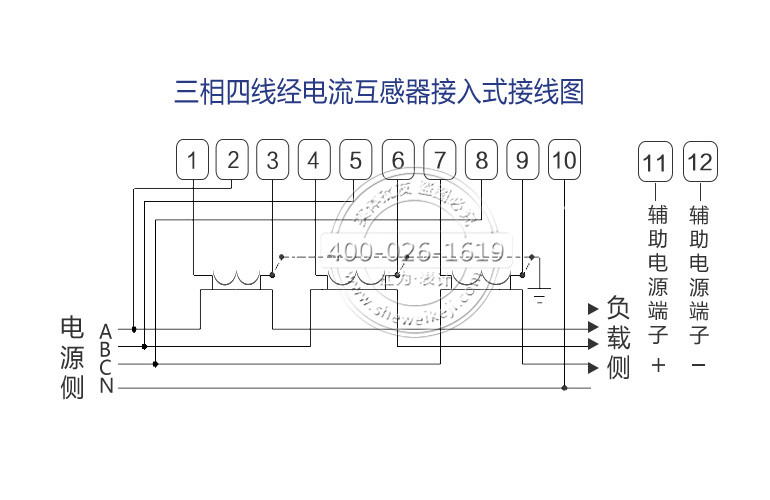

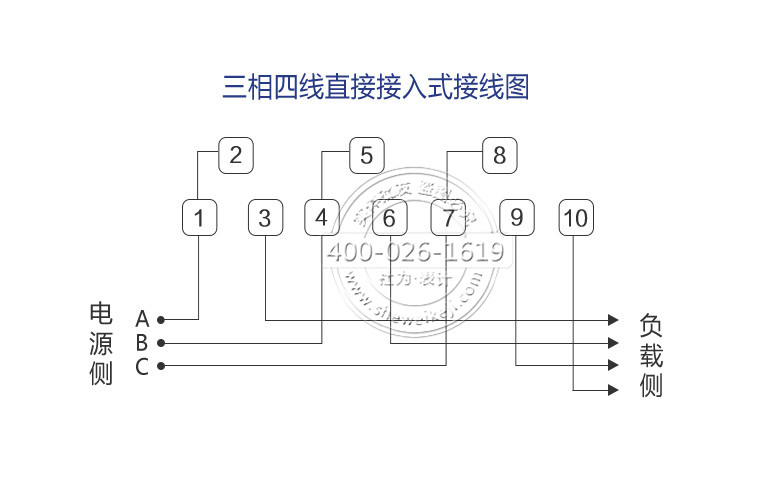

三相四线电表接线图——直接接入式三相四线电表接线图——经电流互感器接入式
