网络接口电能表的接头附件的制作

发表时间:2018-07-16     浏览量:167次    分享到:

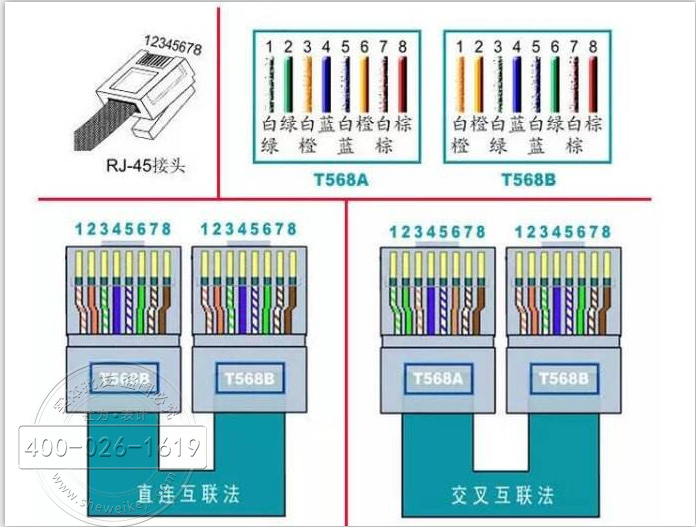

双端标准网络连接线的制作

电能表双端标准网络连接线制作

其对应关系为

序号

1

2

3

4

5

6

7

8

色标

橙白

绿白

蓝白

绿

棕白

两端制作方法相同

心跳网线的制作

一端于标准网线制作方法相同,另一端的对应关系如下:

序号

1

2

3

4

5

6

7

8

色标

绿白

绿

橙白

蓝白

棕白


RS-232直连线的制作

制作此种连接线主要用于终端同模拟主台(笔记本电脑)之间、GPS同监控工作站之间、数据库服务器心跳连接的使用,两端均对应标准串行端口D形9针母头,连接的顺序是(假设为A、B端)

A端端子        2←——————→3

B端端子        3←——————→2

5←——————→5

RS-232延长线的制作

制作此种连接线主要用于UPS同监控工作站之间使用,UPS上的RS-232扩展通讯卡上使用标准串行端口D形9针母头,所以RS-232延长线两端为标准串行端口D形9针头,但是一公一母。连接的顺序是(假设为A、B端)

A端端子        2←——————→2

B端端子        3←——————→3

5←——————→5
