DSZ178三相三线智能电能表怎么样抄表怎么样换算?

发表时间:2019-04-26     浏览量:117次    分享到:

DSZ178智能电表抄表其实和其它智能电表一样,正常抄表即可。具体操作如下:
DSZ178是三相三线智能电能表,在这款智能表屏幕的右侧,有整体形状为椭圆形的上下一对即两个按钮,具体要看数据按哪个都是可以的,按下去以后注意看屏幕上显示的文字,当屏幕上同时出现“正向、有功、总、电量”字样的时候,显示的数字就表示的是电表正向有功总的示数。

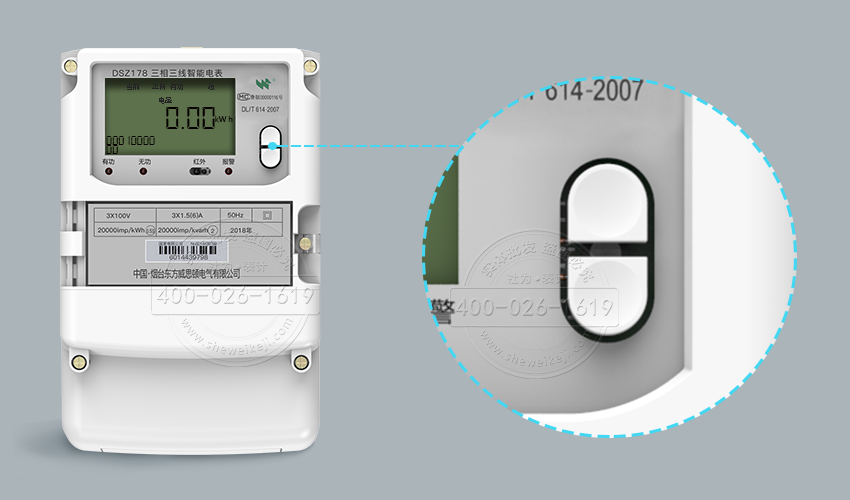

DSZ178智能电表右侧按钮

(图1:DSZ178智能电表右侧按钮)

如果是分时计量的用户,就需要对应看正向有功尖、峰、平、谷的电量;而无功的话则更简单了,只需要把两个组合无功加起来就可以了,或者把四象限的无功加一起也是一样的。如果有所怀疑或担心,就把两种相加的无功示数相加后自行验证下,看是不是结果一致。

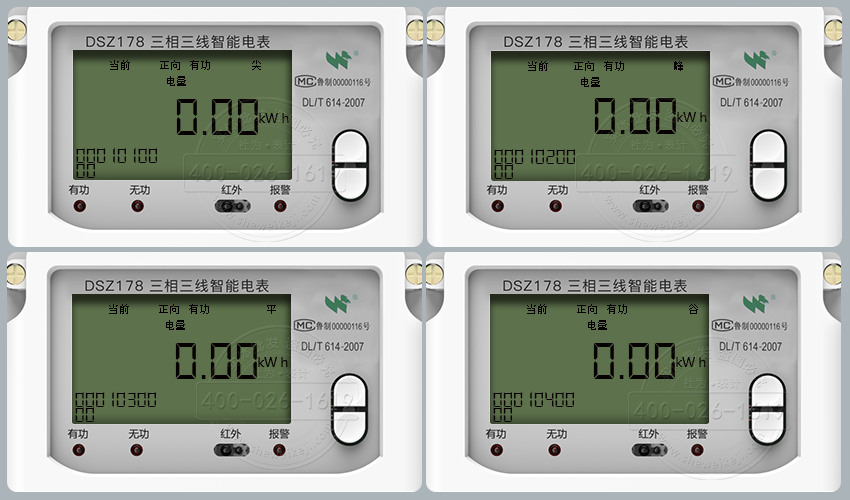

正向有功尖、峰、平、谷电量查看显示

(图2:正向有功尖、峰、平、谷电量查看显示)

三相三线的计量装置要把电表的示数差乘以互感器的倍率,互感器倍率为电压互感器倍率乘以电流互感器倍率,10千伏电压互感器倍率为100,35千伏的为350,66千伏的为660,电流互感器的倍率就要看你安装的是多大的变比了。(我们后续会陆续为大家介绍电流互感器变比相关知识如:电流互感器变比有哪些?)

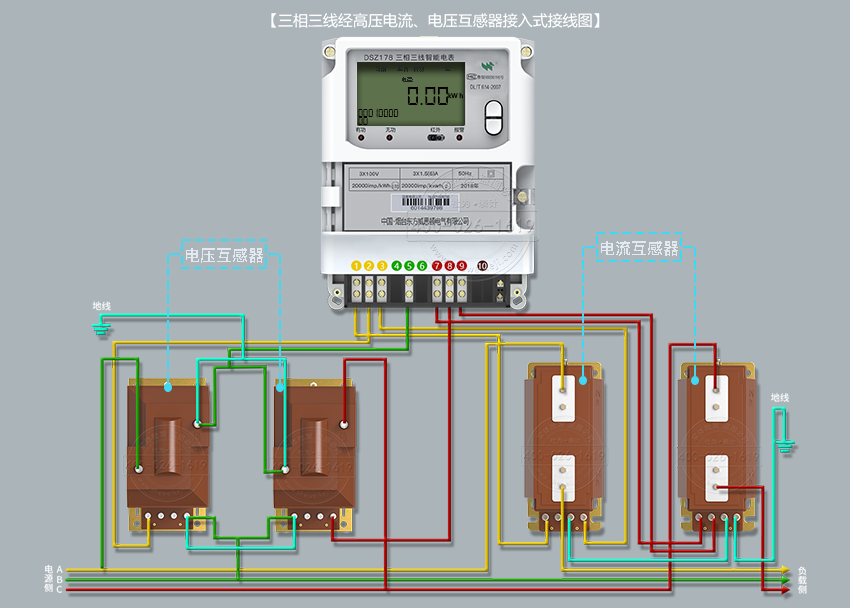

电流互感器、电压互感器接线图

(图3:电流互感器、电压互感器接线图)

总之:抄见电量=电表示数差×互感器倍率。
最后,我们回头来介绍下DSZ三相三线智能电表。DSZ178三相三线智能电能表产自烟台东方威思顿电器有限公司,采用先进的大规模集成电路、成熟的软件算法、低功耗设计以及 SMT 工艺,依照国际、国内相关标准的要求设计制造。该款产品集计量、显示、通讯、监测、费控等功能于一身,可以精确地分时计量三相正反向有功电能 、四象限无功电能以及需量;精密实时测量三相电压、电流、有功功率、无功功率、功率因数等;监测并记录失压、失流、断相等事件;可实现远程和本地抄表、编程等功能。该款智能电表产品可广泛应用于电网关口、电厂、供变电站、各企事业单位的电能综合计量和管理以及工业用户多费率电能分时计量。

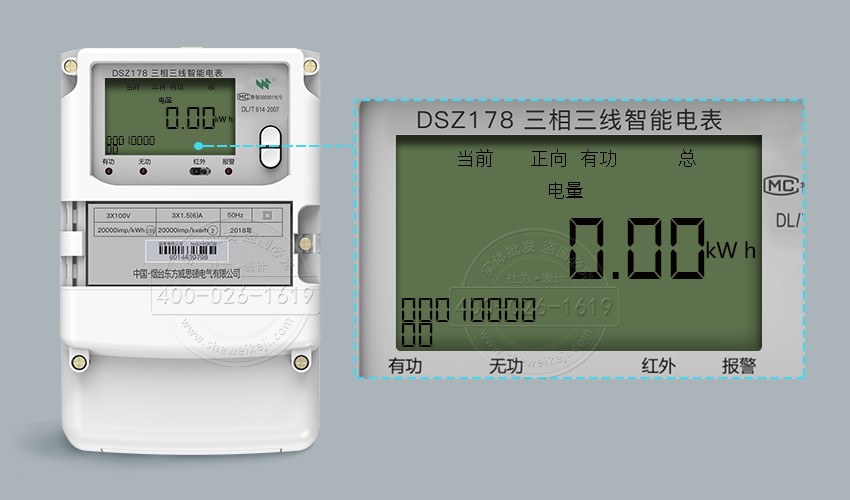

DSZ178电表及正向有功总电量显示

(图4:DSZ178电表及正向有功总电量显示)

如果您或贵司有电表采购需求,可随时和我们社为联系,咨询电话:0731-83750418
