深圳科陆CL818B2 电能量采集终端 (V1.1)|科陆CL818B2
发表时间：2019-03-07 17:19:11 编辑：社为表计 浏览量：16791次 分享到：
深圳科陆CL818B2 电能量采集终端 (V1.1)|科陆CL818B2
1 概述
CL818B2电能量采集终端是深圳科陆公司为实现多功能电能表的采集和远方传输而精心设计的产品。在设计本产品时，本公司充分利用了国内外最先进的微电子技术、工业控制技术和嵌入式软件技术，同时，在严格遵循有关的国际标准和国家标准的基础上，充分考虑了我国电力工业用户的实际运行状况。它具有采集精度高、存储容量大、兼容性好、安装使用方便、外形美观等特点，是配合电力系统“厂网分开、竞价上网”的商业化进程、建立电力市场计量计费系统的理想产品。经过不断的完善，广泛使用于全国的变电站、电厂和大型工业企业。
CL818B2电能量采集终端作为一个相对独立的产品，可以兼容国内外各种常见的电能表通讯，采集它们的用电数据，分析异常并报警等功能；可以兼容国内常见的以IEC870-5-102(DL/T719)规约上传的系统主站和山东电力集团公司用电现场服务与管理系统通讯规约的主站。
2 系统特点
1、壁挂式机箱，密封式设计,ABS防水阻燃材料,壁挂式结构、体积轻巧、安装方便；
2、采用高速32位嵌入式ARM处理器和嵌入式实时多任务LINUX操作系统；
3、内部嵌入高速数据采集模块，可以对8路485下的电能表进行并行采集，降低多块电能表的数据采集时间，可以优先采集重要数据，实现采集数据时间的一致性；
4、终端电磁兼容性能优良，能抵御高压尖峰脉冲、强磁场、强静电、雷击浪涌的干扰、且具有较强的温度自适应能力范围；
5、接口齐全，多个数据上传通道，以以太网接口为主，可以增加PSTN，GPRS/GSM，SMS,CDMA等备用通道；
6、主站通讯规约兼容常见的厂站用IEC870-5-102(DL/T719)规约;
7、与电能表的通信支持DL/T645-1997（部颁规约）、科陆、威胜、浩宁达、ABB、IEC1107、红相EDMI、ELSTER、兰吉尔/西门子B/D表、爱拓利表等多种国内外常用表计规约；
8、宽电压范围设计使其具有更高的可靠性，更加适应工作环境；
9、全新的维护概念：具有功能强大的组态功能，可以在当地/远方方便地修改设备参数，支持当地/远方软件的在线升级；
10、大容量的在板FLASH存储芯片保证各种数据的方便存储；
3 技术参数
|
规格
|
电压
|
交流80～265V或 3×220V/380V , 直流110-370V(备用)
|
|
功耗
|
≤15W
|
|
|
工频耐压
|
2KV
|
|
|
冲击电压
|
6KV
|
|
|
静电放电
|
8KV
|
|
|
快速脉冲群
|
电源回路 4KV
|
|
|
信号回路 2KV
|
||
|
浪涌
|
共模 4KV
|
|
|
差模 2KV
|
||
|
工作温度
|
-25～60℃
|
|
|
极限工作温度
|
-35～70℃
|
|
|
相对湿度
|
≤95%
|
|
|
频率范围
|
50Hz±5%
|
|
|
MTBF
|
≥5×104h
|
|
|
设计寿命
|
10年
|
|
|
外形尺寸
|
长×宽×厚=280mm×180mm×95mm
|
|
|
净重
|
3.2kg
|
|
|
电池寿命
|
10年
|
|
|
电池连续工作时间
|
≥3年
|
|
|
硬件接口
|
RS485：4路
红外接口：1路
RS232/4线专线：1路
遥信：2路
以太网接口：1路
GPRS//CDMA或PSTN通信口：1路
显示：160×160 LCD汉字显示
|
|

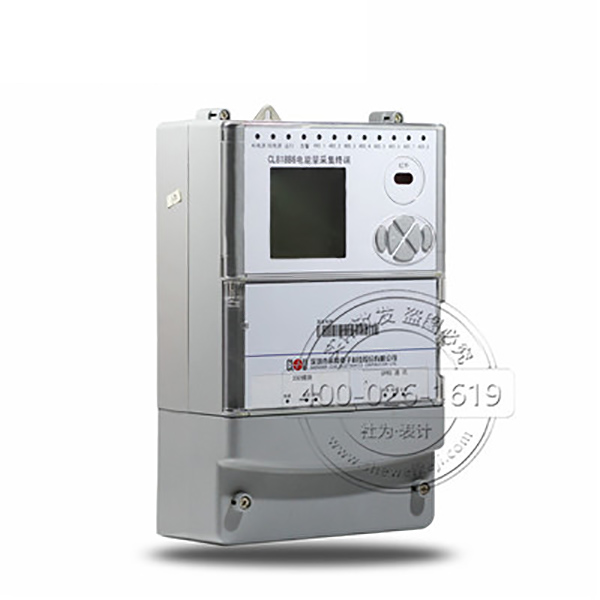

深圳科陆CL818B2 电能量采集终端实拍图
注：想要了解更多说明书详情，请点击上面的 说明书下载 按钮，下载查看，谢谢！
