三星DTS188型H1(H3) 三相电子式电能表

发表时间:2019-03-15 16:00:43    编辑:社为表计    浏览量:16531次    分享到:

三星DTS188型H1(H3) 三相电子式电能表

1、概述

DTS188/DSS188型三相电子式电能表(以下简称“仪表”)由三相电子式电能表计量单元和数据处理单元组成,LCD显示,有红外和RS485通信功能。该表具有测量精度高、稳定性好、过载能力强、可靠性高等显著优点。是为电力部门提供的先进、可靠的计量工具。该表型根据国家标准GB/T 17215-2002《1级和2级静止式交流有功电能表》设计,技术要求符合《浙江省三相液晶显示(非分时)电能表技术条件》;通讯规约符合DL/T 645-1997《多功能表通讯规约》、《浙江省单、三相电能表通信规约(V1.0)》及符合省局《RS-485红外通讯口的安全技术条件》要求

2、主要电气性能指标

2.1 基本误差:见表1

表1  基本误差

电流值

有功1.0

有功2.0

功率因数  COSФ

误差 %

功率因数 COSФ

误差 %

0.05IbI<0.1Ib

1.0

±1.5

1.0

±2.5

0.1IbI

1.0

±1.0

1.0

±2.0

0.1IbI<0.2Ib

0.5滞后或0.8超前

±1.5

0.5滞后或0.8超前

±2.5

0.2IbI

0.5滞后或0.8超前

±1.0

0.5滞后或0.8超前

±2.0

2.2 起动电流:有功≤0.005Ib(2级)   有功≤0.003Ib(2级,经互感器接入)有功≤0.004Ib(2级)   有功≤0.002Ib(1级,经互感器接入)。

2.3潜动:电压线路加115%Un,当电流回路无电流时,电能表输出的脉冲不多于1个。

2.4 电气参数

正常工作电压

0.85Un 1.15Un

极限工作电压

0.7Un 1.2Un

每相电压线路功耗

1.0W和5VA

电流线路功耗

1VA

备份电池电压

DC:3.6V

电池停电显示电流

30μA

电池停电不显示电流

≦15μA

2.5时钟参数

时钟准确度

0.5S/d(23

电池容量

1.2Ah

2.6 气候条件

正常工作温度:

-15 ~ +55

极限工作温度范围:

-20℃~ +70

贮存与运输温度范围:

-25℃~ +70

2.7  外型尺寸:249 mm×170 mm×75mm。

2.8 安全性能:交流绝缘电压试验:试验电压4kV,符合GB/T17215-2002要求。冲击电压试验:冲击电压6 kV,通过EMC试验合格,符合GB/T 17215-2002要求。1.9Un时的条件下4h电表不损坏。

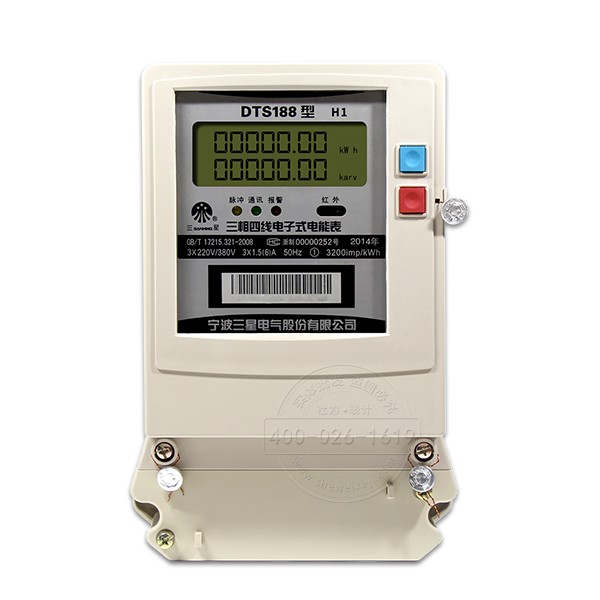

三星DTS188型H1(H3) 三相电子式电能表实拍图
