深圳科陆DTS720/DSS720三相有功电能表
发表时间：2022-07-29 15:25:12 编辑：社为表计 浏览量：16701次 分享到：
深圳科陆DTS720/DSS720三相有功电能表
1.1概述
DTS720/DSS720系列三相电子式有功电能表是深圳市科陆电子科技股份有限公司根据国家有关技术标准、规程和广大电力用户的实际要求，采用先进技术研制生产的新一代电能计量产品。具有精度高、稳定性好、抗干扰能力强、工艺先进、实用性强、操作方便等特点，可准确记录有功电能量， LCD液晶显示，通讯方式可配置RS485,红外(调制型或接触式)。
该系列电能表性能指标符合GB/T17215-98《1和2级静止式交流有功电度表》等标准。通信符合DL/T645—1997《多功能表通信规约》的要求。
1.2工作原理简述

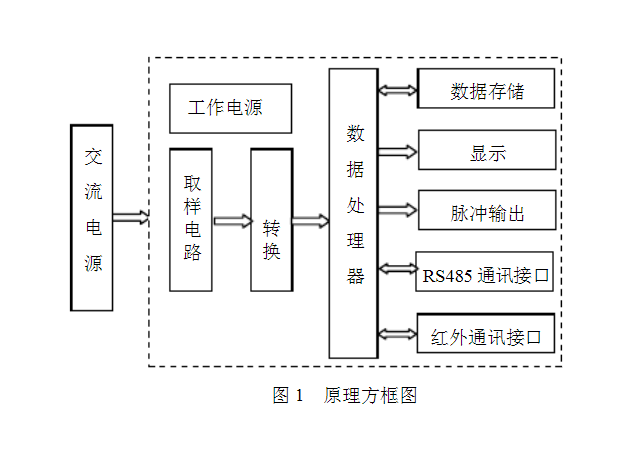

交流电压、交流电流经高速高精度ADC转换成数字信号，并对其进行数字运算和误差补偿，从而精确地获得有功电量。同时存储和显示测量结果。原理图如下：
1.3规格型号及技术参数

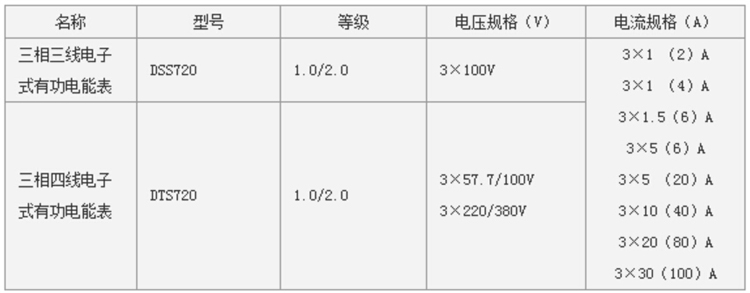

1.3.1规格型号
1.3.2主要技术参数
|
功耗
|
电压线路
|
＜2W/10VA(外电源0.5VA)
|
|
电流线路
|
＜4VA
|
|
|
频率
|
50Hz或60Hz
|
|
|
启动电流
|
直接接通0.004Ib 经互感器0.002In
|
|
|
潜动
|
无
|
|
|
正常工作电压
|
0.9 Un ～1.1Un
|
|
|
极限工作电压
|
0.7Un～1.3 Un
|
|
|
正常工作温度
|
-25℃～55℃
|
|
|
极限工作温度
|
-35℃～65℃
|
|
|
存贮和运输温度
|
-40℃～70℃
|
|
|
相对湿度
|
≤85%
|
|
|
设计寿命
|
15年
|
|
1.3.3机械参数
深圳科陆DTS720/DSS720三相有功电能表图
注：想要了解更多说明书详情，请点击上面的 说明书下载 按钮，下载查看，谢谢！
