三相电表|深圳科陆DTS720-D DSS720-D
发表时间：2019-03-15 16:13:59 编辑：社为表计 浏览量：16695次 分享到：
三相电表|深圳科陆DTS720-D DSS720-D
1.1概述
DTS/DSS720系列三相电子式电能表是深圳市科陆电子科技股份有限公司设计制造的，它采用了双向电能计量专用电路芯片及SMT制造工艺，测量准确度、稳定性等均得到了可靠保证。
该产品符合国家标准GB/T 17215-2002《1级和2级静止式交流有功电度表》中对三相电子式电能表的技术要求。
它主要用于计量三相有功电能，具有电能测试信号输出，具有电压或断相(两者选其一)指示及有功电能反向指示等功能。
1.2工作原理简述
本系列全电子式三相有功电能表，采用计度器作为显示器。电能表的线路设计和元器件的选择以较大的环境允差为依据，可保证整机长期稳定工作。精度基本不受频率、温度、电压变化影响。整机体积小、重量轻、可靠性能高、抗干扰能力强。
原理框图如图1所示，被测三相电压和电流量经各自的取样电路变换成适当的信号输入到三相双向功率/电能专用集成电路，其输出与被测三相功率成比例的频率脉冲信号，经分频后驱动步进电机计度器，从而实现三相电能计量。

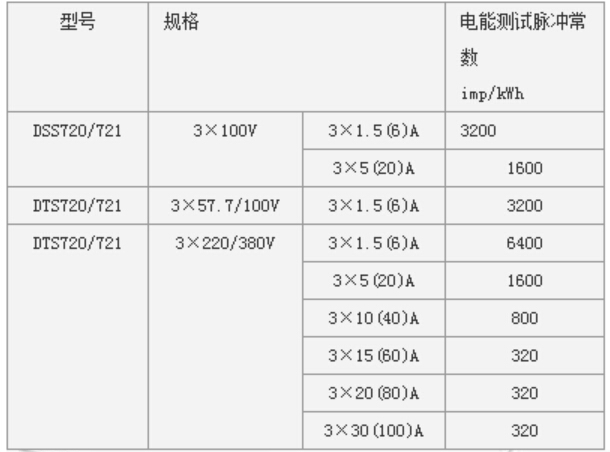

1.3规格、电能测试脉冲常数
三相电表|深圳科陆DTS720-D DSS720-D实拍图
注：想要了解更多说明书详情，请点击上面的 说明书下载 按钮，下载查看，谢谢！
