浩宁达DDZY22-Z单相费控智能电能表

浩宁达DDZY22-Z单相费控智能电能表

概述

DDZY22-Z型单相费控智能电能表，采用当今最先进的电能表专用集成电路、微处理器、永久保存信息的不挥发性存贮器、宽温液晶显示等技术和SMT工艺设计、制造，是高精度、宽负载、高灵敏、低功耗，供计量额定频率为50/60Hz的单相电网中的交流有功电能，该表集众多功能于一体，实现了正、反向有功、分时电能计量以及远传实时电压、电流、零线电流、功率、功率因数等，并可通过远程售电系统实现用户“先买后用”的预付费功能，又可灵活预置多种功能：冻结电量、故障报警、自动断电、开盖记录、自动抄表等功能。以PC机和掌上电脑为媒介实现用户与供电部门计算机的信息传输。本表还具有红外、RS485接口，方便电力部门实现计算机网络管理。并采用多种软件、硬件抗干扰措施，保证电表可靠运行，从而适应了电力部门对用户有效及时地现代化科学管理需求。 供电部门可通过计算机和远程售电管理系统对用户预置购电量，并可设置剩余报警电量、跳闸报警电量、协议透支电量等。此电能表一表一加密模块，智能表上的所有数据信息均经加密处理，保障了用户的用电利益，同时售电管理系统中存储用户地址、姓名、以及此用户表的出厂表号、表常数等信息，便于用电管理与用电监察。

性能

1、电能表的线路设计和元器件的选择以较大的环境允差为依据，因此可保证整机长期稳定工作。精度基本不受频率，温度、电压变化影响。整机体积小，重量轻，密封性能好，可靠性较其它同类产品有明显提高，为方便供电部门对表的标准化管理，表内设有误差微调装置。

2、当电源失电后，不可充环保锂电池作为后备电源，保证内部数据不丢失，日历，时钟、时段程序控制功能正常运行，来电后自动投入运行。在电能表端钮盒上设置有光电耦合隔离脉冲输出接口，以便于进行误差测试或脉冲采集，脉冲输出常数与标牌标志的表常数一致。

3、电表运行信息可由低压电力线载波、掌上电脑，RS485接口三种媒介传输，电力部门可根据本地区具体情况自行选择通信传输方式。电能表通讯规约符合DL/T645-2007及其备案文件要求。

4、远程管理控制功能 利用低压电力线载波、RS485通讯可组成远程抄表、控制功能，可实现对表的远程抄读、设置、控制等管理。

工作原理：

采用电子技术，将负载电压和电流采样信号，经16位A/D转换成数字信号处理，计算出电压、电流、功率，完成单相电能计量。同时，A/D转换器生成电量脉冲送到CPU计数通道。CPU经过多种运算完成分时计量等多种管理工作及信息传输功能。

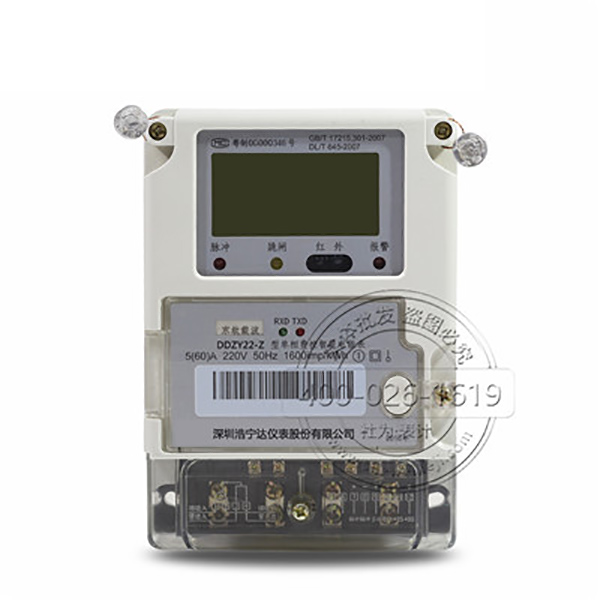

浩宁达DDZY22-Z单相费控智能电能表实拍图
