一、产品简介

DTSD51/DSSD51 EX型三相电子式多功能电能表是遵照国家相关标准，结合电力用户的实际需求设计、制造的计量仪表。该表能计量单向或双向的有功、无功电量及最大需量，具有分时4费率计量功能，可实时测量电压、电流和功率等各项参数，具有失压、失流等多种故障监测记录功能，并能通过红外或双RS485接口进行抄表。

该表性能指标符合DL/T614-1997《多功能电能表》、DL/T645-1997《多功能电能表通信规约》、GB/T17215-2002《1级和2级静止式交流有功电度表》、GB/T17883-1999《0.2S级和0.5S级静止式交流有功电度表》和GB/T17882-1999《2级和3级静止式交流无功电度表》的各项技术要求。

二、工作原理

电能表由测量单元和数据处理单元等组成，电能表工作时，由计量电路完成电压、电流的取样计算，通过I/O口将结果送至微处理器。后者根据预先设定的时段进行分时计量处理，完成电能累计和最大需量计算，储存并显示各种电能数据，响应外界通讯要求，由红外或485接口进行通讯传输，并监测电压、电流状态，记录电表运行故障。

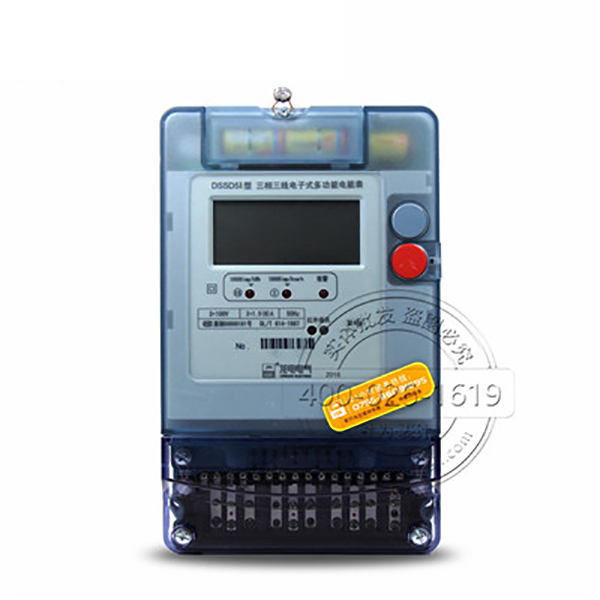

龙电DTSD51/DSSD51 EX型三相电子式多功能电能表实拍图
