概述

DDS566型单相电子式电能表是依据国家相关标准的要求，经过大量试验、测试、改进和现场运行考核而开发成功的单相电能表系列产品之一，即计度器显示带RS-485通讯的单相电子式电能表。该产品在原有的单相电子式电能表的基础上，运用了先进的软件设计手段，采用了高性能的硬件接线设计，采用SMT生产工艺制造，其技术先进、功能完善、性能可靠，是供电部门电能计量的理想产品。

该产品适用于通过RS-485通讯网络进行点对点或一主多从的数据交换方式，其通讯协议符合DL/T645-1997通讯规约的规定，性能指标符合DL/T614-1997、GB/T17215-2002的技术规范要求。

工作原理

本产品由进口专用计量芯片、高性能单片中央控制器、看门狗电路、数据通讯接口芯片、非易失性存储器等组成。

专用计量芯片单元完成电能到脉冲的转换，并把电能信息传送给中央控制器（CPU），中央控制器是整机的核心器件。它负责处理电能脉冲计数、管理数据保存。

辅助输出端口

本表提供2组辅助端子接口，分别用于脉冲输出和RS-485接口。2组接口内部均采用了光电隔离技术与内部电路隔离，以保护操作安全。

脉冲输出接口：可对电表计量精度进行测量和校准，P+和P-分别为计量脉冲的正负输出端子，可直接连接目前大多数误差测试台。

RS-485接口：用于组成抄表通讯网络，便于远程抄表和数据采集分析；A和B为RS-485通讯接口接线端子，在通讯网络中，请将网络上所有设备的A和B分别接在一起。如果网络连线距离较远，干扰较严重时，请在网络上最远的两个终端的A、B端子上各并联一只120Ω、1/4W电阻。布线时，通讯线请采用屏蔽线或双胶线。尽量远离大电流和高电压回路，并避免长距离平行走线，以利于改善通讯效果。由于本电表内部采用了高性能的485芯片，可支持的通讯节点达大于64个。

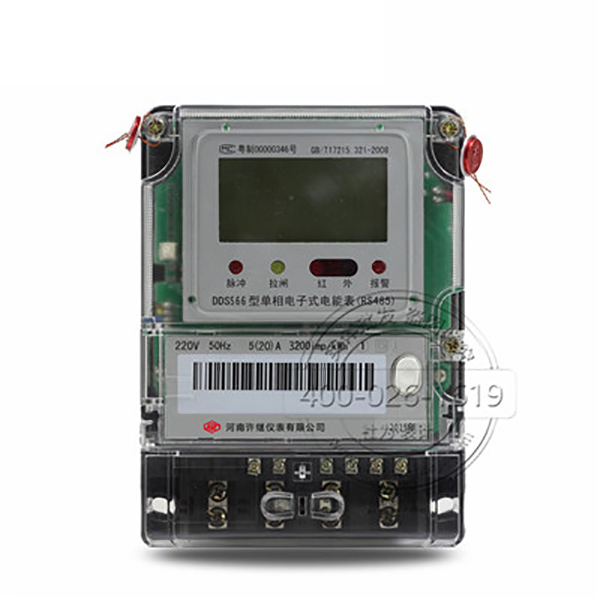

许继DDS566型单相电子式电能表实拍图
