一、概述

DSSD532型和DTSD532型三相电子式多功能电能表系列产品博采国际上众家之长，结合华隆科技在我国多功能电能表行业多年的设计开发及大量的现场运行经验，采用现代微电子技术、计算机技术、电测量技术、数据通讯技术以及先进的SMT制造工艺研制而成，是本公司推向市场的新一代电能计量装置。我们对该型号表进行了大量的可靠性冗余设计，较好的符合了目前国内的电网状况。同时采用了更加先进的电流电压采样技术和算法，使得计量的精度得到了很大的提升。各项技术指标符合《GB/T 17883-1999》,《GB/T 17882-1999》和《GB/T 17215-2002》《DL/T 614-1997》和《DL/T 645-1997》等国家标准以及行业标准。具有测量精度高、性能稳定可靠、长寿命、体积小、重量轻、功耗低、操作简便、易于实现管理功能的扩展、一表多用等特点。可广泛应用于电力行业的电能测量及用电自动化管理领域。

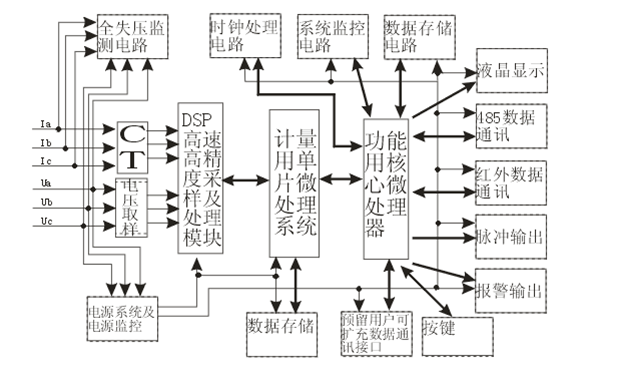

该表采用了高精度计量芯片，配合高速高可靠性的DSP进行计量，并完成了各种电参数的精密积算及测量，通过总线将各参变量传递给功能芯片，由功能芯片结合各功能模块电路组成整个计量及管理系统。其基本工作原理如图所示:

二、主要功能

1、计量双向有功、四象限无功。存储12个月的累计电量。

2、尖峰平谷4种费率，全天可设置12个时段，最多可设置5套时段，全年可设置12个负荷期。具有节假日、公休日。

可进行预约费率，准确定点进行费率的转换。

3、双向有功、四象限无功的最大需量的测定和存储，保存12个月的最大需量和发生时间。

4、各种电参数瞬时量的测量（电压/电流/有无功功率/频率/功率因数等）。

5、用户可定义2套轮显：手动轮显和自动轮显。

6、各表内参变量的冻结功能，可预约冻结和即时冻结。

7、支持红外唤醒和按键唤醒，打开的同时支持红外的数据通讯，方便进行自动化抄表。

8、总分功率过载事件记录功能，保存5次的事件量。

9、总分功率反向事件记录功能，保存5次的事件量。

10、失压事件记录功能，各保存3次事件量。

11、停、上电事件记录功能，保存10次事件量。

12、带电和停电全失压记录功能，记录全失压5次事件量。

13、编程事件记录，对重要数据进行编程前后的数据保存，有效追溯编程的各事件量。

14、逆相序事件记录功能，及时了解现场异常。

15、表盖及端纽盖的开启事件记录，监控现场电能表情况。

16、声光报警功能，用户可配制多种报警方式。

17、符合多种规约的通讯功能，具有多种接口可供选择。

18、脉冲输出功能，可灵活设置输出的脉冲类型，方便用户对电能表管理功能的扩展。

19、安全认证功能（可选），符合浙江省电力公司安全认证要求。

20、错峰功能（可选），符合浙江省电力公司对错峰的要求。

注：本说明书为了满足通用性，对该表已经设计的所有功能进行了描述。随着本公司对此产品的不断升级、更新以及为了符合各地用户的不同需求，本公司不保证所有运行的

华隆DSSD532/DTSD532三相电子式多功能电能表实拍图
