杭州炬华FKGA42-1296型配变监控终端

杭州炬华FKGA42-1296型配变监控终端

一、概述

FKGA42-1296型配变监控终端，采用高性能32位嵌入式RISC CPU硬件平台、自主开发的嵌入式软件系统、GPRS/GSM/SMS/CDMA移动通信和高精度电能量等技术研制而成的新一代用电现场服务与管理终端产品。该产品功能强大、操作简单、运行稳定、维护方便、能够满足大用户用电管理、配变监测、远程抄表等多方面的应用需求。它具有采集精度高，可靠性高、存储容量大、开放性好、性能价格比高等特点，是配、用电管理系统的理想配套产品。

二、依据标准

Q/GDW-11-254-2010《浙江公用配变监控终端试验规范》Q/GDW-11-099-2010 《浙江公用配变监控终端技术规范》

DL/T 500 《电压监测仪订货技术条件》

DL/T 597-1996 《低压无功补偿控制器订货技术条件》

DL/T 645-2007 《多功能电能表通信协议》

JJF 1024-2006 《测量仪器可靠性分析》

Q/ZDJ 08-2002 《低压配网无功补偿控制器技术规范》

Q/GDW-11-099-2007 《公用配变监控终端技术规范》

Q/GDW-11-143-2008 《电能信息采集与管理系统通信协议（配变终端部分）》

GB/T17626-1998 《电磁兼容 试验与测量技术》

GB/T15464-1995 《仪器仪表包装通用技术条件》

GB/T 14549-93 《电能质量　公用电网谐波》

浙江省电力负荷管理系统双向终端与多功能电能表通信规约

在安装使用本终端前，请先仔细阅读本手册。

三、工作原理

配变监控终端采用东芝32位RISC处理器作为系统CPU来高速可靠地控制周边的功能模块，保证整个系统的稳定性和可靠性，存储上使用与该MCU配套的MCP,该MCP集成了4M的SRAM和16M的Nor Flash，采用16位宽总线，使得整个系统的功能和速度都得到大大的提高。电源上采用国半、TI等一些主流的国际大公司电源芯片，以保证整个电源的稳定性。无线模块自带TCP/IP协议。交采上使用ATT7022作为计量核心，保证计量的准确性,采样数据缓存，用于数据分析。同时采用了安得利的160*160点阵液晶，显示面积大，内容全。

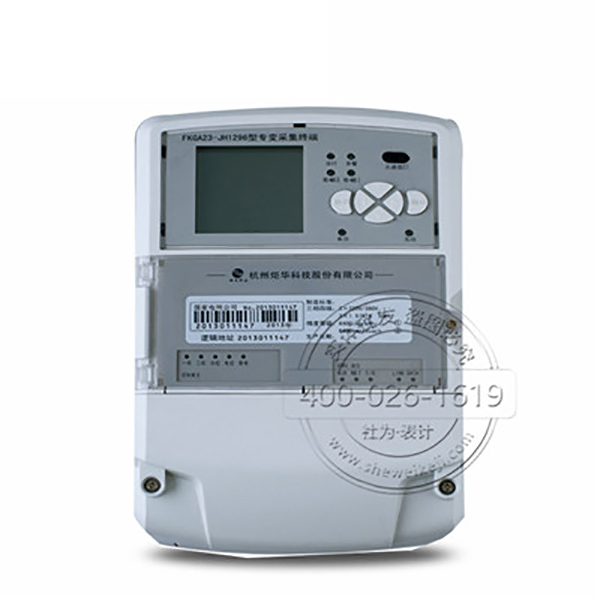

杭州炬华FKGA42-1296型配变监控终端实拍图
