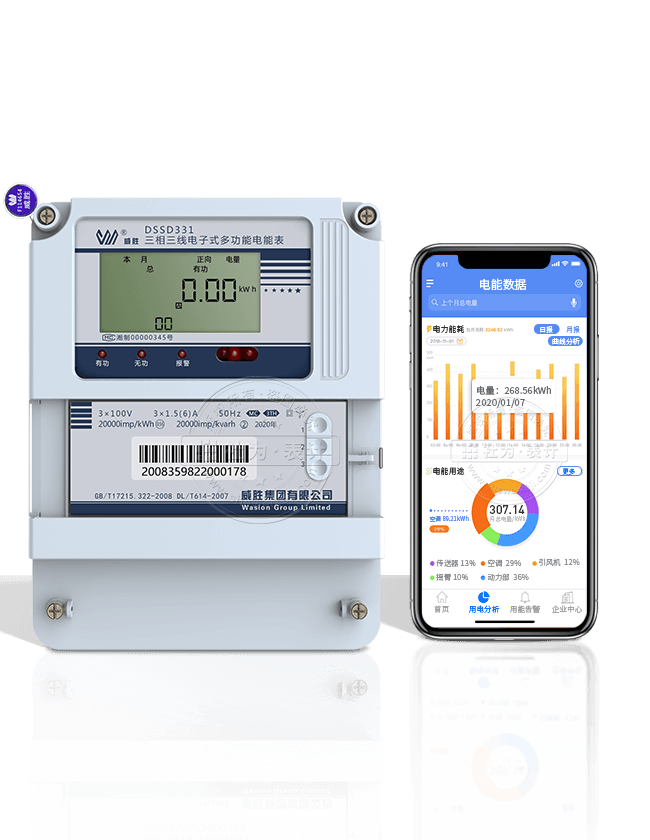

威胜DSSD331-MC3三相三线电子式多功能电能表

主要功能

计量功能 参数监测 分时计量 数据储存 显示功能 通讯功能 防窃电功能
精度
0.5S
电压
3*100V
电流
1.5(6)A
价格
1300.00
热门推荐搭配Popular recommendation

产品参数

【品牌型号】长沙威胜DSSD331-MC3

【接线方式】三相三线制

【通讯协议】DL/T645-1997规约

【通讯接口】1路RS485接口,远红外通讯接口

【电压规格】3×100V

【电流规格】3×1.5(6)A

【精度等级】有功:0.5S、1级; 无功:2级

【电表属性】三相三线电子式多功能电能表

【产品尺寸】长×宽×厚:220mm×170mm×75mm


主要功能

  • 计量功能

    计量功能

    可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

  • 参数监测

    参数监测

    可监测各相电压、电流实时值,可监测三相总及A、B、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

  • 分时计量

    分时计量

    分时计量正反向有功电量、四象限无功电量、组合1、组合2无功电量,也可选择尖、峰、平、谷分时段功能。

  • 显示功能

    显示功能

    大屏幕,宽视角液晶显示,具备丰富的状态指示和汉字提示符,带背光;可显示最近3月的每月电量数据。

  • 数据储存

    数据储存

    可储存当前及上12个月的用电历史电量数据,可按月储存每月的总、尖、峰、平、谷电量等数据。

  • 防窃电功能

    防窃电功能

    具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

  • 通讯功能

    通讯功能

    可通过按键显示、红外掌机及RS485通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-1997通讯规约。

接线方式

3

官方授权 正品保障

威胜官方授权,正品保障,和威胜集团仅有100米距离不到,中间仅隔一条马路,随时可带客户去威胜厂家实地参观。

DTSD341-MC3接线图

工厂实拍

我们承诺

  • 正品保证

    正品保证

    坚持原厂采购,确保正品。我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 远程诊断

    远程诊断

    建立远程诊断服务中心,实现诊断服务的有效性、敏捷性和经济性,为您的电表保驾护航 。

  • 增值税发票

    增值税发票

    凡购买本公司所有品牌电表,可开具16%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 售后服务

    售后服务

    30天无理由退换货,产品免费保修一年,终身维护。与假货商不同,我们可以让厂家提供上门服务。

  • 以换代修

    以换代修

    感谢您购买社为表计品牌电表,在保修期内,产品出现任何故障,可直接换新,来回运费由我们承担。

主要参数

产品型号长沙威胜DTSD341-MC3

中间商价1300

电压规格3×220/380V

电流规格3×1.5(6)A

精度等级0.5S级

接线方式三相四线

频率50Hz±1.5Hz

技术参数

有功脉冲常数6400imp

参比频率50Hz

电压工作范围±20%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤2W,4VA

环境温度(-25~+55)℃

极限温度(-40~+70)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度(100±10)ms

电量脉冲电压DC(5~24)V

单机净重约2.1kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量3个

电表本体带简易接线图

外观尺寸220mm×170mm×75mm

仪表主要功能

1.1 电量分时计量

本仪表有两种配置:TH 及 TF 型(由模式字 1 的 b6 设置)。TH 型为双方向电能表,它可以计量正、反向有功,4 象限无功以及 A、B、C 各元件有功、无功电量。TF 型为单方向电能表,它可以计量正向有功,4 象限无功以及 A、B、C 各元件有功、无功电量,反向有功计量精度不作保证,仅供参考。

TH 型和 TF 型电能表都能计量 2 种组合的无功电量,2 种组合的无功电量可由 4 个象限的无功电量任意组合(通过无功组合模式字设置)。各种总电量均可以按最大 8 种费率时段进行分时计量(A、B、C 各元件的电量不分时计量)。本表计可设置主副两套时段。电表是否进行主副两套时段切换,受电表模式字 3 的b5 位控制。每套时段最大 8 费率。每套时段可设置最大 10 个年时区切换数,最大 8 个日时段表,每天最大 14 时段切换。每套时段可设置 90 个公共假日,可设置周休日时段。百年日历、时间,闰年自动切换。

注意,如果时段表中某一时段的费率号大于费率数时(设置错误),此时段的电量计入费率 1 。电量显示小数位数设为 2 时:有功电量,最大累计电量为 999999.99kW.h。对于无功电量,最大累计电量为±999999.99kvar.h。反向有功电量是否计入正向有功电量由模式字2 的b2 确定。通信软件在解析和设置电量时必须与电表的电量显示小数位一致。

1.2 最大需量分时计量

TH 型电表可计算正、反向有功、输入无功(Ⅰ+Ⅱ)及输出无功(Ⅲ+Ⅳ)最大需量及其出现时间(年月日时分);TF 型电表可计算正向有功、输入无功(Ⅰ+Ⅱ)及输出无功(Ⅲ+Ⅳ)最大需量及其出现时间(年月日时分)。两种配置均可以计量8 种费率的最大需量及其发生时间。最大需量的积分周期和滑差步进时间可选择,滑差时间只能设置为1、2、3、5、10 分钟,需量周期与滑差时间的设置必须满足下述关系:

1≤(需量周期÷滑差时间)≤15,且需量周期能被滑差时间整除。需量与时钟同步。

1.3 跨月结算

本表存储了上1 月到上13 月的历史数据(包含正反向有功、组合无功1 和组合无功2、四象限无功的总电量以及分时电量,正反向有功、输入输出无功的最大需量及其出现时间,各元件有功、无功电量)跨月结算时,先把本月的电量、最大需量及其发生时间存入上月,再把本月的最大需量及其发生时间清零,计算需量的累加单元清零,需量重新开始计算。

如果电表掉电跨过结算日、时,上电后电表将进行跨月结算,跨过几个月,结算几个月。但跨过13 个月后,电表不结算。

1.4 测量功能

本仪表测量总及 A、B、C 各相的电压、电流、视在功率、有功功率、无功功率、功率因数及电网频率,并且显示功率的方向。

长沙威胜DSSD331-MC3三相三线电子式多功能电能表参数说明

三相三线表中,Φa 等于 Uab 与 Ia 的夹角,Φc 等于 Ucb 与Ic 的夹角,Φ b 被强制置为零。

1.5 显示功能

本仪表采用STN 液晶显示、带背光、并有丰富的汉字提示,显示直观、视角宽。
液晶全屏图:

长沙威胜DSSD331-MC3三相三线电子式多功能电能表参数说明

液晶上各种符号的含义:

长沙威胜DSSD331-MC3三相三线电子式多功能电能表参数说明

1.6 通信功能

电表具有 2 个独立的物理通信口: RS485 口、吸附式红外与远红外口(硬件可选,两者取其一,两个红外通信口须在电能表出厂前确定需求,出厂后不能修改)。485 口波特率可在1200bps、2400 bps、4800 bps、9600bps 间改变,吸附式红外波特率固定为1200bps,远红外口波特率固定为1200bps。吸附式红外和远红外通信地址与RS485 相同。

1. RS485 可进行读写操作。
吸附式红外与远红外口可进行读写操作。停电后,停电抄表电池给电表供电,电表运行在睡眠状态。电表在睡眠状态下被唤醒后是否可进行远红外抄读,受模式字控制(模式字2 的b1)。

2. 缩位抄表
在单表通信时,无论表的通信地址是什么,只要输入 12 个“A”作为通信地址就行了。在多表通信时,取通信地址后3 位,前面全用 A 替换即可。如:123456789123,只要输入AAAAAAAAAA123 即可。但在设置参数时最少保留3 位通信地址。

3.广播校时有不带密码的广播校时和带密码的广播校时 2 种方式 ,由模式字 1 的b4 决定。约束条件:每天只能校1 次,范围在电表时间的正负10 分钟内。注意:打包抄表时,费率数为k,返回总及费率1 到费率k 的数据。

4.辅助电源(可选功能)供电时,电表支持RS485 通信、吸附式红外或远红外通信。2.7 7 事件记录功能。所有电网运行事件记录的起始条件和结束条件都连续判断30 秒(逆相序为10 秒)。所有电网类事件记录,在遇到掉电时,都无条件的结束当次事件。

失压: 失压判断阈值:NN,XX.XXXX,NN 指电压百分比阈值,XX.XXXX 指电流绝对值阈值(单位A)。(NN,XX.XXXX 可设置)
失压分类:三相四线表分为A、B、C、AB、AC、BC、ABC 共7 种,三相三线表分为A、B、C、AC 共4 种。
起始条件:电压低于NN%UnV,电流大于等于XX.XXXX(单位:A)。
结束条件:电压高于NN%UnV,或掉电。

对于三相三线表B 相失压时不判A、C 相失压。三相三线B 相失压的判断条件为:
起始条件:B 相断相(相当于未接线),且A 相电流或C 相电流大于XX.XXXX(单位:A)。
结束条件:B 相恢复,或掉电。

记录内容:本次失压起始时间(年月日时分)、结束时间(年月日时分),及本次失压期间的总、A、B和C相累计的总正向有功电量、总组合无功1电量、总反向有功电量、总组合无功2电量、A、B、C相的安时值(安培乘时间,分辨率0.1Ah),这些电量和安时值数据为本次失压期间的增量数据。共记录10次失压事件记录。失压期间历史累计数据:累计时间(最大为 99999999 分钟),累计次数(最大 9999次),总、A、B、C 相累计的正向有功电量、组合无功1 电量、反向有功电量、组合无功2电量、A、B、C 相的安时值(XXXXXXX.X)(分辨率0.1Ah)。

失流 : 失流判断阈值:NN,XX.XXXX,NN 指电流不平衡率阈值,XX.XXXX 指电流绝对值阈值(单位:A)。如某相电流为 I,则该相电流不平衡率=(Imax-I)/Imax*100,其中 Imax为电流不平衡时各相电流中的最大值。(NN,XX.XXXX 可设置)
失流分类:A、B、C、AB、AC、BC
起始条件:电流不平衡率大于NN,且 Imax 大于XX.XXXX(单位:A)。
结束条件:电流不平衡率小于等于NN,或Imax 小于XX.XXXX(单位:A),或掉电。

对于三相三线不判B 相失流,同一时刻只可能产生A、C 相失流中的一种。

记录内容:本次失流起始时间(年月日时分)、结束时间(年月日时分),及本次失流期间的总、A、B 和 C 相累计的总正向有功电量、总组合无功 1 电量、总反向有功电量、总组合无功 2 电量,这些电量数据为本次失流期间的增量数据。共记录10 次失流事件记录。失流期间历史累计数据:累计时间(最大为 99999999 分钟),累计次数(最大 9999次),总、A、B、C 相累计的的正向有功电量、组合无功1 电量、反向有功电量、组合无功2 电量。注意:如果电流绝对值阈值XX.XXXX(单位:A)小于2%In,当最大的相电流Imax<2%In时,发生全失流事件,也有可能发生失流事件。

全失流 :
起始条件:对于三相四线,三相电流同时小于 2%In,对于三相三线,A、C 相电流同时小于2%In。
结束条件:对于三相四线,三相电流中,至少有一相电流大于2%In,对于三相三线,A、C 相电流至少有一相电流大于2%In,或掉电。
共记录100 次全失流事件记录。事件记录的数据格式为:起始时间(年月日时分),结束时间(年月日时分)。全失流期间历史累计数据:累计时间(最大为99999999 分钟)、累计次数(最大9999次)。

全失压 :
起始条件:在掉电期间,对于三相四线表,三相电流中,至少有一相电流大于8%In;对于三相三线表,A、C 相电流至少有一相电流大于8%In。
结束条件:电表恢复工作。
在确保无相电流时不计全失压的前提下,上述电流百分比阈值越小越好。电表记录全失压累计时间(最大为99999999 分钟)、全失压累计次数(最大9999 次)和最近10 次全失压发生的起始时间和结束时间(年月日时分)。

断相 :
断相判断阈值:NN,XX.XXXX,NN 指电压百分比阈值,XX.XXXX 指电流绝对值阈值。(NN,XX.XXXX 就是上面提到的失压的电压和电流阈值)
断相分类:A、B、C
起始条件:电压低于NN%Un±2V,电流小于XX.XXXX(单位:A)。
结束条件:电压高于85%Un±2V,或电流大于XX.XXXX(单位:A),或掉电。
失压时不判断相事件。

三相三线表B 相断相的起始条件为:B 相断相(相当于未接线),且A 相电流和C 相电流都小于XX.XXXX(单位:A)
结束条件:B 相恢复,或掉电。
断相事件记录的数据格式为:起始时间(年月日时分),结束时间(年月日时分)。共记录10次断相事件记录。

1.7 脉冲输出

本仪表面板上装有两个红色 LED 指示灯指示是否有有功、无功电量脉冲输出,输出脉冲常数可设定。脉冲常数出厂设置以表计面板标识为准。

本仪表辅助端子配置正、反向有功,输入无功、输出无功光耦空接点脉冲输出,可用于仪表误差检验,也可接RTU 等终端设备。

本仪表配置有辅助端子,辅助端子各个引线功能定义以电表上喷印的辅助端子标签为准。辅助端子排列图见图所示。辅助端子 18、19 为光耦空接点输出,此端子为秒脉冲信号、需量周期或滑差时间到达脉冲和时段切换脉冲3 合 1 输出,可以修改脉冲输出切换控制字参数设置输出您需要的脉冲信号。

长沙威胜DSSD331-MC3三相三线电子式多功能电能表参数说明

*对应功能框内有“√”,表明有对应功能,否则无此功能,具体以实物为准。

给脉冲输出切换控制字(Outputmode)设置不同的值可以在三合一多功能口分别输出下列信号:
①秒脉冲信号(Outputmode=0):温补时钟输出的秒脉冲,频率1Hz,占空比50%;
②时段切换脉冲(Outputmode=1):从现在运行的时段表中的 1 个时段切换到另 1 个时段(不管费率号是否发生变化)时,输出 1 个脉冲;
③需量周期或滑差时间到达脉冲(Outputmode=2):需量周期或滑差时间到达时(由模式字3 的 b4 决定,b4=1: 按需量周期;b4=0: 按滑差时间。),输出 1 个脉冲;按需量周期输出脉冲时,过 1 个需量周期以后再输出1 个脉冲,然后每个滑差到达时刻输出1 个脉冲。

1.8 电量冻结

通过发通信命令可立刻或给定时刻冻结瞬时量及电量(冻结电压、电流、功率、功率因数、正反向有功总电量及分时电量、四象限无功总电量及分时电量),给定时分=9999 时,为立刻冻结。冻结电量可以通过通信抄读,不显示在LCD 上。

通过发总电量立刻冻结通信命令可立刻冻结总电量。并保存最近 20 次的记录,记录的数据格式为:冻结时间(年月日时分),总正向有功电量、组合无功 1 电量、反向有功电量、组合无功2 电量。

1.9 电表自检及电网故障信息的显示与抄读

上电后,电表一直进行自检,自检信息可以通过通信抄读 (DL/T645 协议数据标识:C129),也可以在液晶上显示。通信抄读和LCD 显示的表现形式不一样。通过DL/T645 规约抄读(数据标识C129)时返回2 个字节的16 进制数,每位表示的意义如下所示:

长沙威胜DSSD331-MC3三相三线电子式多功能电能表参数说明

显示时(C 套显示方案的070080 项,也可以设置成A、B 套显示方案里的相应用户代码项),由于电池欠压、电压逆相序、失压、断相、过压、失流、全失流都有LCD 上相应的符号直观地提示 (失压和断相不能直观地区分),故电表自检及电网故障信息只显示 8 位2 进制数,每位表示的意义如下所示:

长沙威胜DSSD331-MC3三相三线电子式多功能电能表参数说明

例如:电表的070080 项显示:10010000,电表显示内容从左到右对应上表内的Bit 7至Bit 0,其含义为:发生了断相和时钟故障。

1.10 辅助电源(可选功能)

电表采用交流85~265V或直流100~300V 辅助电源。当电表电压回路断电时,自动切换到辅助电源工作。由辅助电源供电时,电表支持光电头/手抄器和显示抄读及 RS485通信。
有2 种辅助电源可选择:PT 优先或辅助电源优先。

使用方法

2.1 电表显示

除全屏显示外,电表的每一屏显示都有一个显示代码(用户显示代码或威胜显示代码C 屏)。

2.1.1 威胜显示代码编码规则

长沙威胜DSSD331-MC3三相三线电子式多功能电能表参数说明

威胜显示代码为六位数字,在代码显示位置右靠齐显示。

2.1.2 常用显示代码查询表(要查看其它数据见附录3”威胜显示代码表”)

长沙威胜DSSD331-MC3三相三线电子式多功能电能表参数说明
