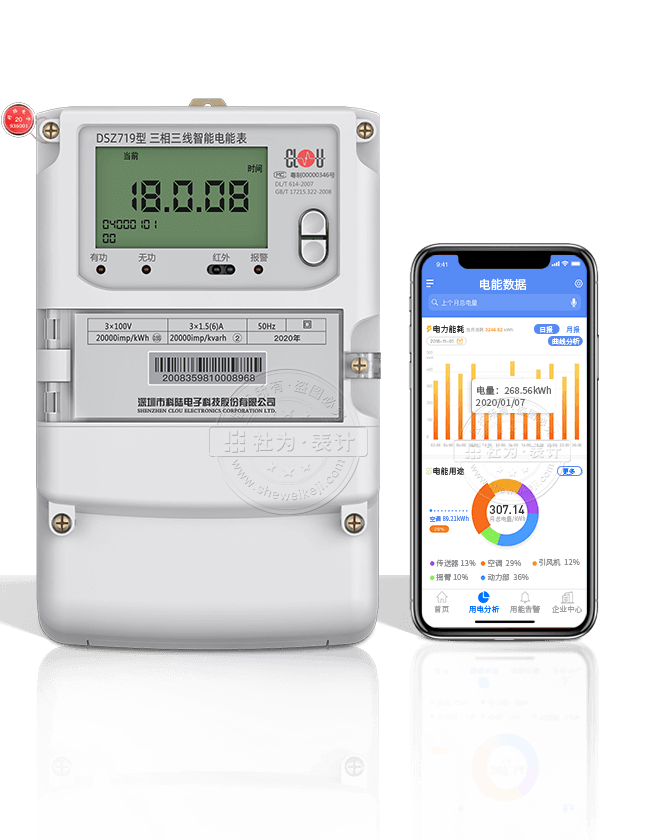

深圳科陆DSZ719三相三线智能电能表(0.5S)

主要功能

计量功能 参数监测 分时计量 数据储存 负荷曲线 显示功能 通讯功能 防窃电功能
精度
0.2S 0.5S
电压
3*100V
电流
1.5(6)A
价格
900.00
热门推荐搭配Popular recommendation

产品参数

【品牌型号】深圳科陆DSZ719

【接线方式】三相三线制

【通讯协议】支持DL/T645-2007通讯规约

【通讯接口】2路RS485接口,远红外通讯接口

【电压规格】3×100V

【电流规格】3×0.3(1.2)A;3×1.5(6)A

【精度等级】有功:0.2S、0.5S; 无功:2级

【电表属性】三相三线智能电能表

【产品尺寸】长×宽×厚:265mm×170mm×75mm


主要功能

  • 计量功能

    计量功能

    可计量有功、无功、正向有功、反向有功、正向无功、反向无功、四象限无功等电量。

  • 参数监测

    参数监测

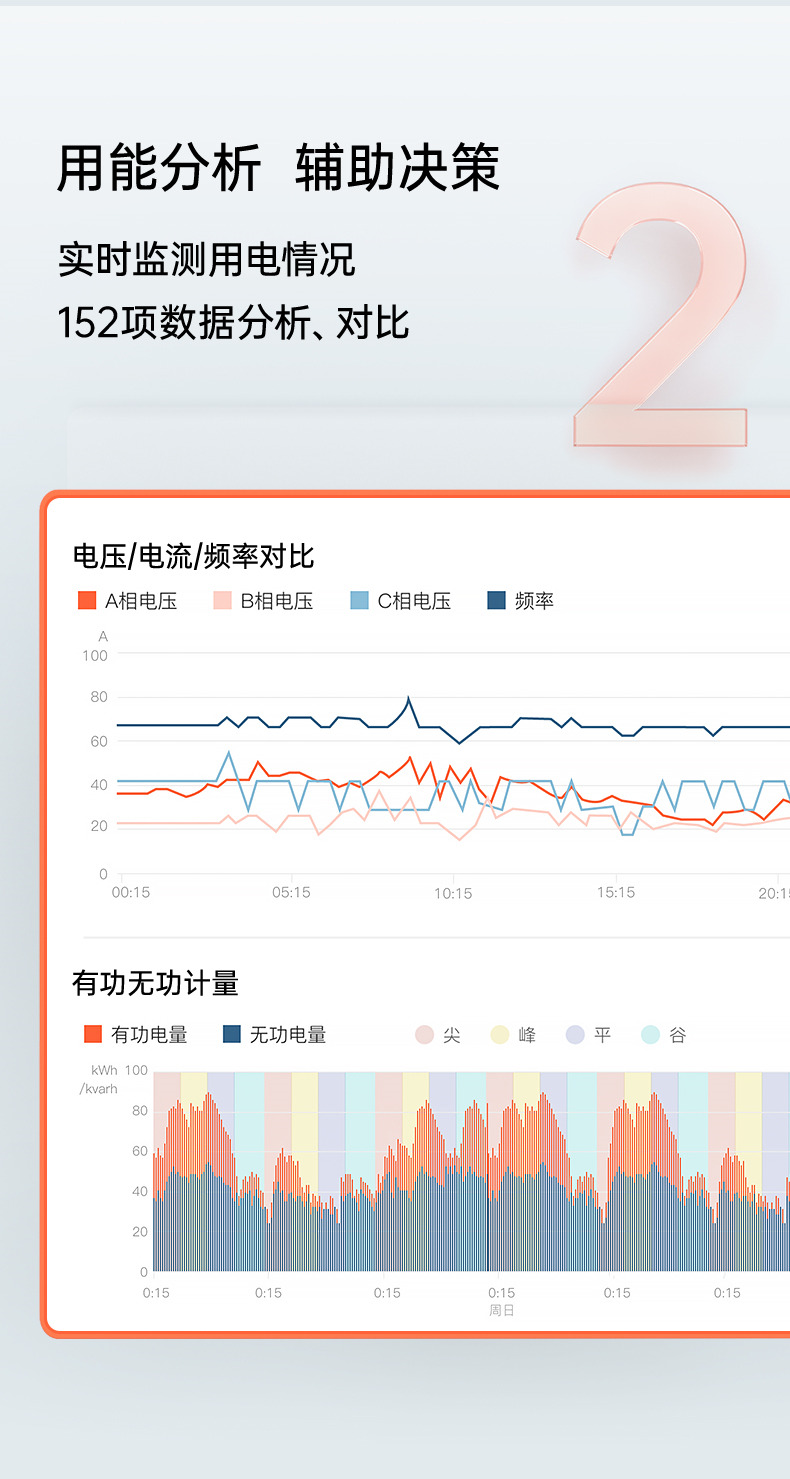

    可监测各相电压、电流实时值,三相总及A、C各相有功功率、无功功率、功率因数、相角、相位等实时参数。

  • 分时计量

    分时计量

    分时计量正反向有功电量、四象限无功电量及最大需量。

  • 显示功能

    显示功能

    宽视角、大屏幕液晶显示,具有丰富的状态指示与汉字辅助提示信息;可显示最近3月的每月电量数据。

  • 数据储存

    数据储存

    可存储12个月历史电量数据。

  • 防窃电功能

    防窃电功能

    具有开盖、失压、失流、断相、电流不平衡、掉电、清零、逆相序、反向电量计入正向电量等事件记录功能,防止用户非法取掉或截断电压、电流接线。

  • 通讯功能

    通讯功能

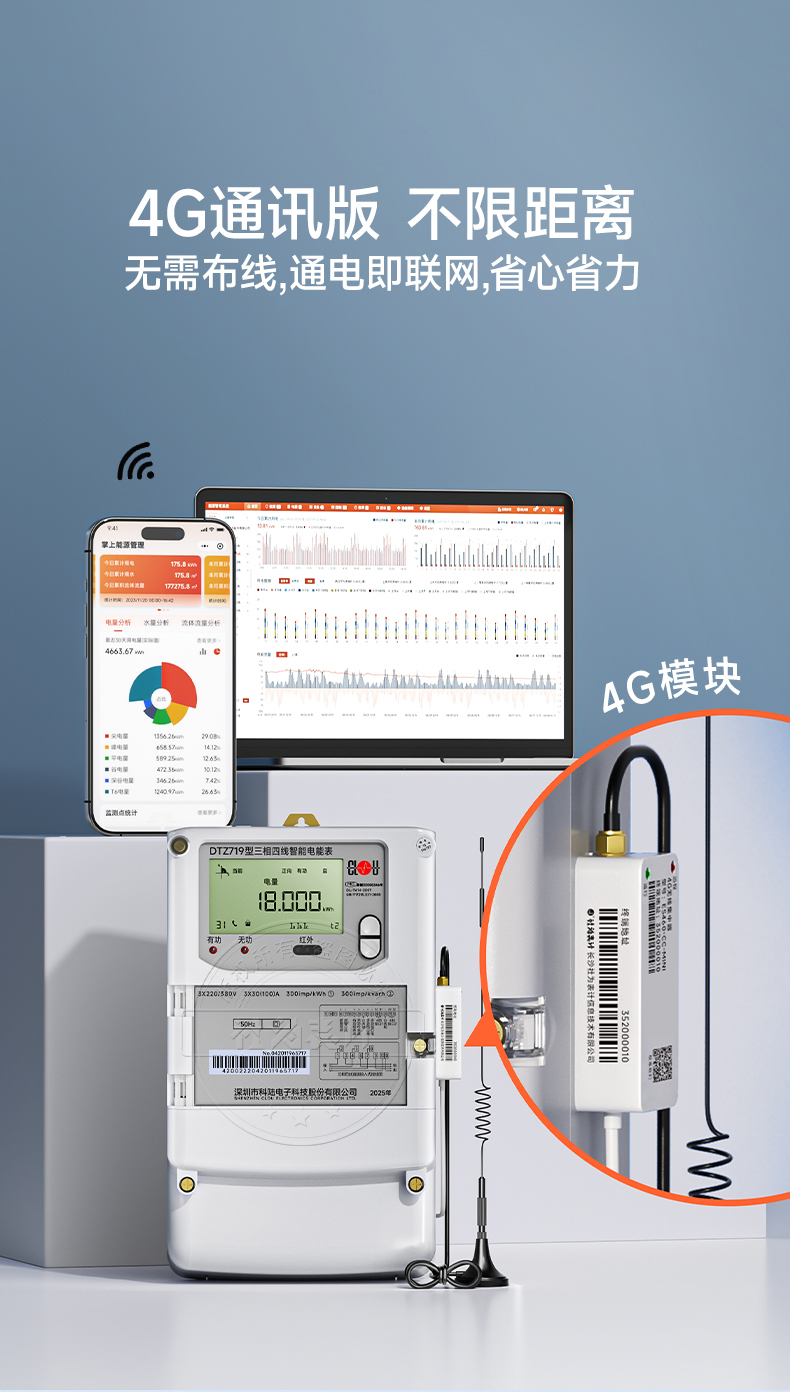

    可通过按键显示、红外掌机及RS485通讯接口抄表,配合抄表系统,可抄读电表的各项电量数据,支持DL/T645-2007通讯规约。

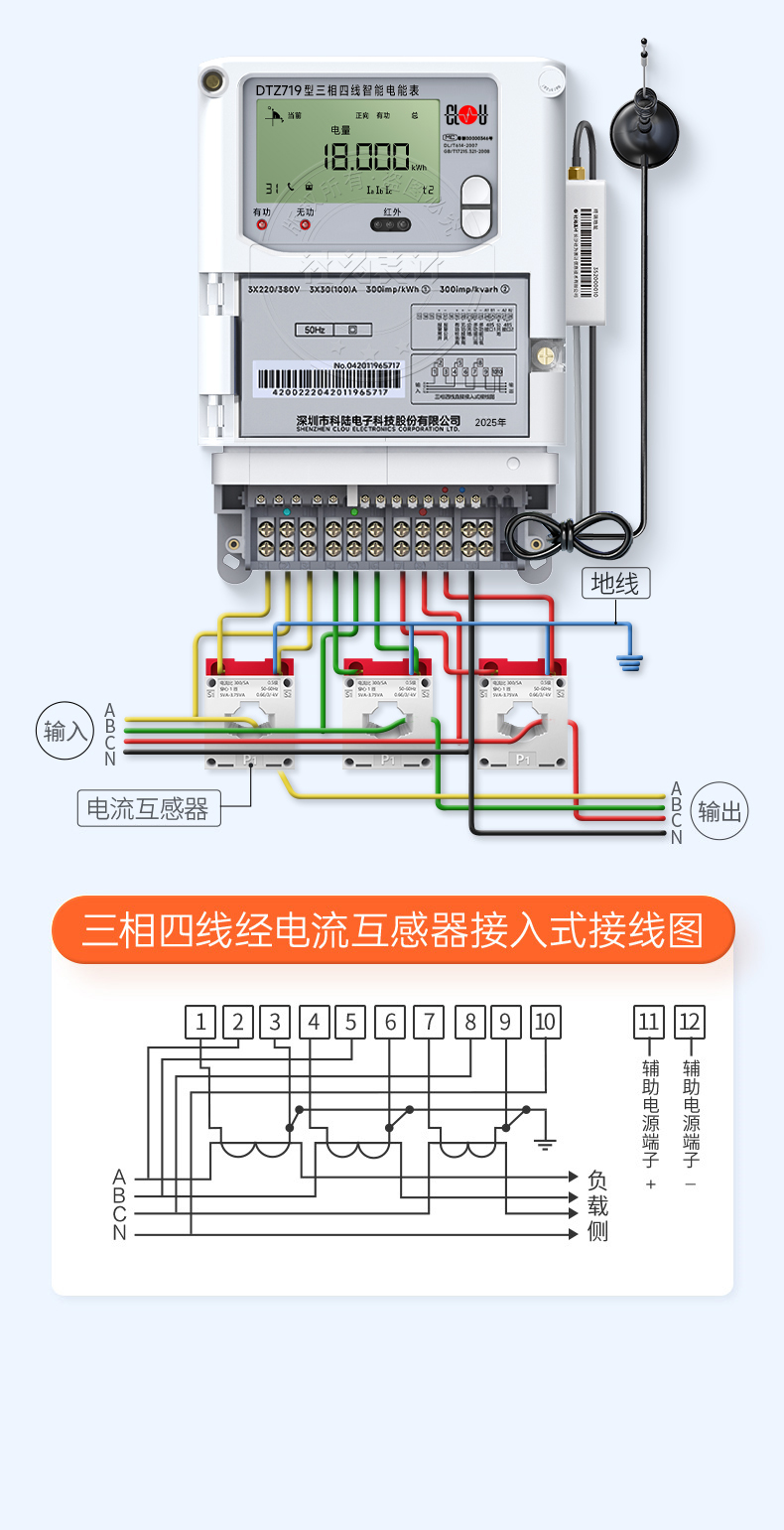

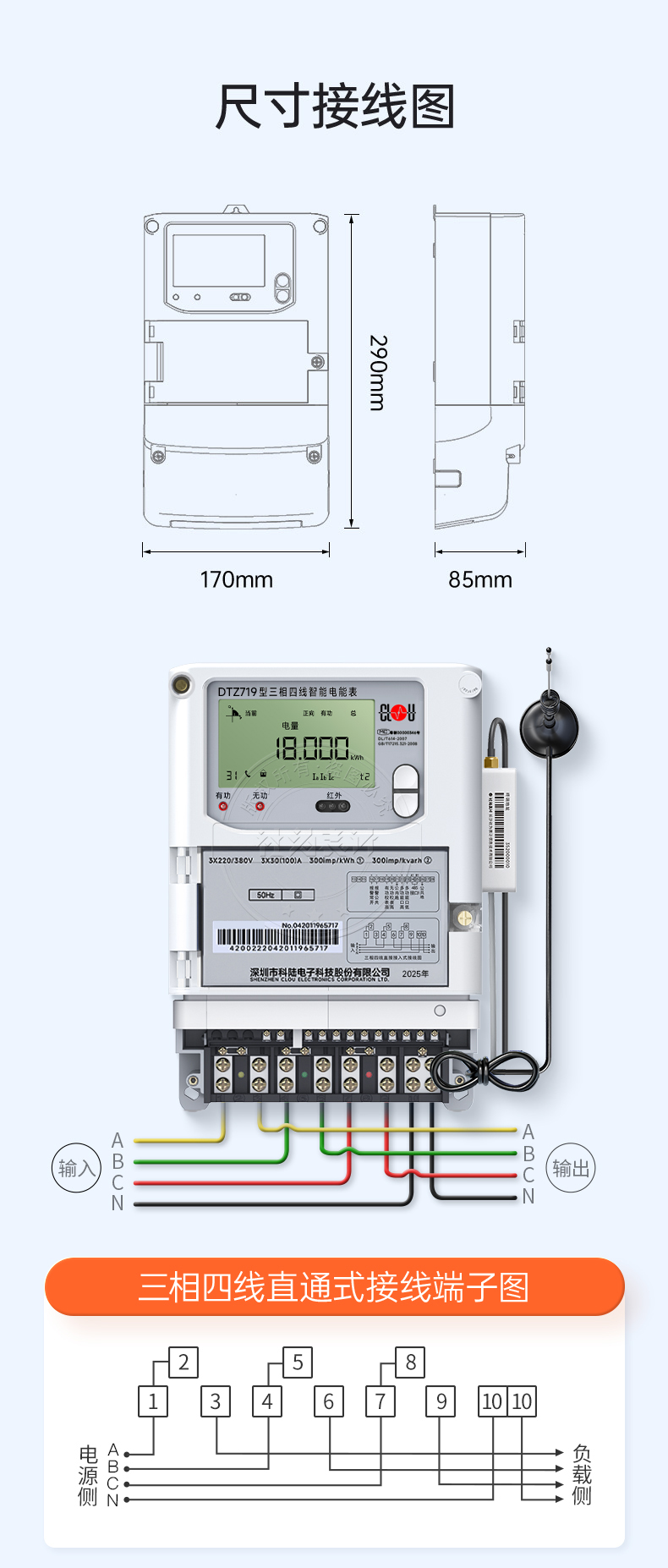

接线方式

3

官方授权 正品保障

科陆官方授权,正品保障,冒充科陆的经销商有很多,直接参观科陆的只有我们,随时欢迎来我司考察!

DTSD341-MC3接线图

我们承诺

  • 正品保证

    正品保证

    坚持原厂采购,确保正品。我们保证,所售电表均为正品。如有需要,我们可提供原厂订货记录。

  • 闪电发货

    闪电发货

    16:00前付款当天发货,期货按约定发货。公司拥有庞大仓库体系。小批量顺丰快递,大批量德邦物流。

  • 远程诊断

    远程诊断

    建立远程诊断服务中心,实现诊断服务的有效性、敏捷性和经济性,为您的电表保驾护航 。

  • 增值税发票

    增值税发票

    凡购买本公司所有品牌电表,可开具16%的增值税发票,需要增值税发票的客户,我们将竭诚为您服务。

  • 售后服务

    售后服务

    30天无理由退换货,产品免费保修一年,终身维护。与假货商不同,我们可以让厂家提供上门服务。

  • 以换代修

    以换代修

    感谢您购买社为表计品牌电表,在保修期内,产品出现任何故障,可直接换新,来回运费由我们承担。

主要参数

产品型号深圳科陆DSZ719

中间商价900

电压规格3×100V

电流规格3×1.5(6)A

精度等级0.5S级

接线方式三相三线

频率50Hz±1.5Hz

技术参数

有功脉冲常数20000imp

参比频率50Hz

电压工作范围±30%Un

时钟误差≤0.5s/d

时钟频率1Hz

平均无故障时间≧6×104h

功耗≤1.5W,6VA

环境温度(-25~+45)℃

极限温度(-35~+55)℃

产品设计寿命>10年

后备电池寿命≥3年

电量脉冲宽度80ms

电量脉冲电压DC(5~24)V

单机净重约1.8kg

外形布局

显示液晶显示

电流反向报警指示

电能脉冲闪烁灯

有功脉冲闪烁灯

无功脉冲闪烁灯

光通讯接口

远红外通讯接口

按键数量2个

电表本体带简易接线图

外观尺寸265mm×170mm×75mm

基本功能

1.1 电能计量

具有正向有功、反向有功、四象限无功电能计量功能,并可以据此设置组合有功和组合无功电能。

四象限无功电能除能分别记录、显示外,还可通过软件编程,实现组合无功1和组合无功2电能的计算、记录、显示。

具有分时计量功能,即可按相应的时段分别累计并存储总、尖、峰、平、谷有功电能和无功电能。

具有计量分相有无功电能量功能。

能存储12个结算日电量数据,结算时间可设定为每月中任何一天的整点时刻。

1.2 最大需量测

测量双向最大需量、分时段最大需量及其出现的日期和时间,并存储带时标的数据。最大需量值可以手动按键清零或抄表器清零,需量清零有编程开关、密码限制。

最大需量测量采用滑差方式,需量周期和滑差时间可设置。

当发生电压线路上电、时段转换、清零、时钟调整等情况时,电能表从当前时刻开始,按照需量周期进行需量测量,当第一个需量周期完成后,按滑差间隔开始最大需量测量。在一个不完整的需量周期内,不做最大需量的记录。

能存储12个结算日最大需量数据。

1.3 时钟、时段及费率功能

采用具有温度补偿功能的内置硬件时钟电路,具有日历、计时和闰年自动切换功能。内部时钟端子输出频率为1Hz。

具有2套时区表,可配置2套时区表切换时间;

具有2套日时段表,可配置2套日时段表切换时间;

可以配置公共假日时段。

可以配置周休日和周休日选择的日时段表号。

1.4 测量及监测

可测量电压、电流、有功功率、无功功率、视在功率、功率因数、相角、电网频率、电池电压等。

提供越限监测功能,可对线(相)电压、电流、功率因数等参数设置阀值并进行监测,当某参数超出或低于设定的限值时,以事件方式进行记录。

1.5 事件记录

记录电表失压、欠压、过压、断相、全失压、电压逆相序、电流逆相序、电压不平衡、电流不平衡、失流、过流、断流、潮流反向、过载、掉电、需量超限、总功率因数超限等事件,记录参数编程、电表清零、需量清零、事件清零、校时、时区时段参数配置、开表盖、开端钮盒等事件。

事件记录内容符合电力行业标准《DL/T 645-2007》协议及其备案文件。

1.6 负荷曲线

负荷记录内容可以从“电压、电流、频率”、“有、无功功率”、“功率因数”、“有、无功总电能”、“四象限无功总电能”、“当前需量”六类数据项中任意组合选择。

负荷记录间隔时间可设置,每类负荷间隔时间可以相同,也可以不同。

负荷记录数据带有时标。

负荷记录存储空间保证在记录“有、无功总电能”、“四象限无功总电能”,时间间隔为1分钟的情况下可记录不少于40天的数据容量。

1.7 数据冻结

数据冻结方式分定时冻结、瞬时冻结、日冻结、约定冻结、整点冻结。

每种方式冻结均可通过相应的冻结数据模式字选择数据类型进行冻结,可选择正向有功电能、反向有功电能、组合无功1电能、组合无功2电能、四象限无功电能、正向有功最大需量及时间、反向有功最大需量及时间、变量等。

定时冻结:配置定时冻结时刻,以月或日或小时为周期进行冻结,可保存最近60次的冻结数据。

瞬时冻结:在非正常情况下,下发瞬时冻结命令进行瞬时冻结,可保存最近3次的冻结数据。

日冻结:配置日冻结时刻,可保存最近2个月的冻结数据。

约定冻结:在两套时区表切换、两套日时段表切换、或电力公司认为有特殊需要时,冻结转换时刻的电能量以及其他重要数据,可保存最近2次切换冻结数据。

整点冻结:配置整点冻结起始时间、冻结间隔时间,可保存最近254个冻结数据。

1.8 电压统计

记录三相电压及分相电压的最高电压及出现时间、最低电压及出现时间,统计电压监测时间、超上限时间、超下限时间,电压合格率、电压超限率。

可连续记录统计最近12个结算日的电压合格率统计数据。

1.9 谐波分析

可测量三相电压、三相电流波形失真度及32次以内的谐波含量。

1.10 通讯

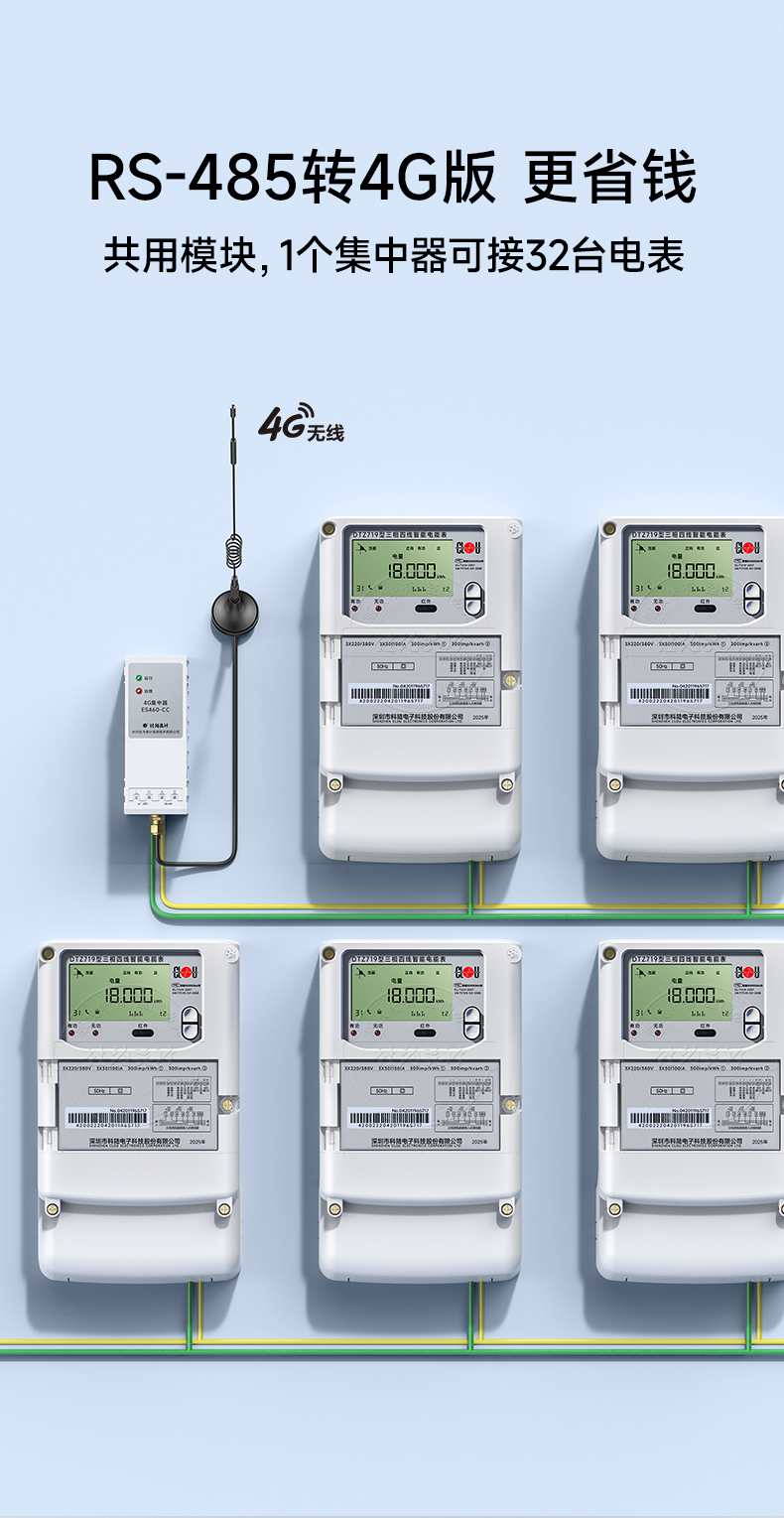

电能表具有1个红外通信接口、2个RS485通信接口。各通信口在物理层相互独立,一种通信信道的损坏不影响另一信道。另外,通信接口和电能表内部电路实行电气隔离,有失效保护电路。

通信波特率可设置,标准速率为1200bps、2400bps、4800bps、9600bps;RS485接口的缺省波特率为2400bps;调制式红外通信接口的缺省波特率为1200bps。

电能表通信协议符合DL/T645-2007及其备案文件要求。

1.11 停电抄表

停电后,可以通过按键唤醒电表抄表,也可以通过红外通讯口唤醒电表,以便用抄表器抄表。电能表被唤醒后如没有按键操作,自动循环显示一遍后关闭液晶显示,若有按键操作,则按键操作30秒后关闭液晶显示。

1.12 LED指示、脉冲信号输出

电表面板上装有3个LED指示灯:有功功率脉冲、无功功率脉冲、报警指示。功率脉冲常数与电表规格有关,具体数值见电表铭牌。

电表辅助端子配有有功校表脉冲信号、无功校表脉冲信号、多功能测试信号、报警信号。

1.13 多功能测试接口

电能表辅助端子的多功能测试接口可输出日计时误差检测信号、时段投切信号、需量周期信号。三个输出信号使用同一输出接口,并可通过编程设置进行切换。电能表断电后再次上电,多功能测试接口输出信号默认为日计时误差检测信号。

1.14 电表休眠

当外部电源断电后,电表由内部电池供电保持不间断工作,同时电表为降低电池功耗,自动转入休眠状态;当外部电源恢复供电时,电表退出休眠方式。休眠方式下,可通过红外或按键唤醒。

1.15 报警输出接口

具有报警输出接点。

1.16 电源供电方式

电能表供电有2种方式:线路供电、线路和辅助电源(AD/DC自适应)供电,具体采用哪种方式以实际发货实物为准。

线路供电:电能表电源由线路供电;电能表具备带隔离的多路输出电源,分别提供给表内部测量与数据处理单元、通信单元使用。对于三相四线电能表,当电能表三相电压中有任两相断相后,电能表能正常工作;对于三相三线电能表,当电能表三相电压中有任一相断相后,电能表能正常工作。

线路和辅助电源(AD/DC自适应)供电:电能表电源由线路和辅助电源(AC/DC自适应)供电,两种供电方式相互独立,互不影响;并可不间断自动转换,且辅助电源供电方式优先。对于三相四线电能表,当电能表三相电压中有任两相断相后,电能表仍能正常工作;对于三相三线电能表,当电能表三相电压中有任一相断相后,电能表仍能正常工作。电能表配置有辅助电源接线端子,辅助电源供电电压为100~240V交、直流自适应。

液晶显示说明

2.1 显示界面

本表采用字段式液晶显示器显示各种电量和信息,具有显示内容丰富、明了清晰,显示界面操作灵活方便等特点。

具备背光显示功能。电能表运行状态下可通过按键、红外等触发方式点亮背光。
